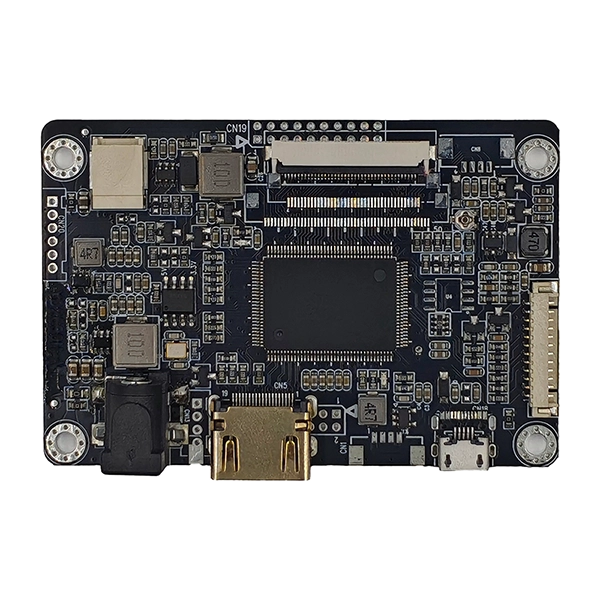

ສໍາລັບໂຄງການສະແດງ OEM ທີ່ຕ້ອງການການປ່ຽນແປງສັນຍານທີ່ເຊື່ອຖືໄດ້, ໄດ້HDMI To TTL Interface AD BoardຈາກSKY-TDMໃຫ້ວິທີການປະຕິບັດເພື່ອເຊື່ອມຕໍ່ແຫຼ່ງວິດີໂອ HDMI ກັບແຜງ LCD TTL/RGB TFT. ແຮງດັນຂອງແຜງທີ່ສາມາດປັບໄດ້, ການຄວບຄຸມໄຟ LED ປະສົມປະສານ, ເຟີມແວທີ່ສາມາດປັບແຕ່ງໄດ້, ແລະການອອກແບບອຸດສາຫະກໍາທີ່ຫນາແຫນ້ນເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອຸປະກອນຝັງ, HMI terminals, ເຄື່ອງມືທາງການແພດ, ອຸປະກອນຫ້ອງທົດລອງ, ແລະຄໍາຮ້ອງສະຫມັກອື່ນໆທີ່ມີພື້ນທີ່ຈໍາກັດ.
ກະດານເຊື່ອມຕໍ່ HDMI ເຖິງ TTL ເຮັດວຽກເປັນຂົວຄວບຄຸມລະຫວ່າງແຫຼ່ງວິດີໂອ HDMI ແລະແຜງ TFT LCD ທີ່ເຂົ້າກັນໄດ້ໂດຍໃຊ້ສັນຍານ TTL/RGB. ສໍາລັບຜູ້ຜະລິດອຸປະກອນ, ມູນຄ່າຂອງຕົວຄວບຄຸມປະເພດນີ້ຂະຫຍາຍເກີນການແປງສັນຍານພື້ນຖານ. ການເລືອກແຮງດັນຂອງແຜງ, ເວລາສະແດງຜົນ, ການຈັດການໄຟຫຼັງ, ການຈັບຄູ່ການໂຕ້ຕອບ, ການຕັ້ງຄ່າເຟີມແວ, ແລະຄວາມໜ້າເຊື່ອຖືຂອງ PCB ທັງໝົດສາມາດສົ່ງຜົນກະທົບຕໍ່ຄວາມສຳເລັດຂອງລະບົບການສະແດງຜົນທີ່ຝັງໄວ້. ການແກ້ໄຂ SKY-TDM ຮອງຮັບການຕັ້ງຄ່າການໂຕ້ຕອບ TTL ຫຼາຍອັນ, ການປັບແຮງດັນຂອງແຜງ 3.3V/5V, ການຄວບຄຸມໄຟ LED ປະສົມປະສານ, ເຟີມແວທີ່ສາມາດປັບແຕ່ງໄດ້, ແລະການປ້ອນຂໍ້ມູນພະລັງງານ DC 8–18V. ຄຸນນະສົມບັດເຫຼົ່ານີ້ຊ່ວຍໃຫ້ວິສະວະກອນຫຼຸດຜ່ອນວົງຈອນເພີ່ມເຕີມ, ເຮັດໃຫ້ສາຍໄຟງ່າຍດາຍ, ເລັ່ງການເຊື່ອມໂຍງ LCD, ແລະພັດທະນາຜະລິດຕະພັນສະແດງອຸດສາຫະກໍາທີ່ມີຄວາມຍືດຫຍຸ່ນຫຼາຍຂຶ້ນ.
ສາລະບານ
- ກະດານເຊື່ອມຕໍ່ HDMI ກັບ TTL ແມ່ນຫຍັງ?
- ເປັນຫຍັງການແປງ HDMI-to-TTL ຈຶ່ງສຳຄັນສຳລັບໂຄງການ TFT LCD?
- ຄຸນສົມບັດຫຼັກໃນການປະເມີນແມ່ນຫຍັງ?
- ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທີ່ສໍາຄັນ
- ກະດານໃຊ້ໄດ້ຢູ່ໃສ?
- ວິສະວະກອນຄວນເຂົ້າຫາການເຊື່ອມໂຍງ LCD ແນວໃດ?
- ການປັບແຕ່ງປັບປຸງຄວາມເຂົ້າກັນໄດ້ຂອງໂຄງການແນວໃດ?
- ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
- ບົດສະຫຼຸບແລະການສະຫນັບສະຫນູນໂຄງການ
ກະດານເຊື່ອມຕໍ່ HDMI ກັບ TTL ແມ່ນຫຍັງ?
ກະດານເຊື່ອມຕໍ່ HDMI ເຖິງ TTL ເປັນຕົວຄວບຄຸມ LCD ທີ່ປ່ຽນຂໍ້ມູນວິດີໂອຈາກແຫຼ່ງ HDMI ໃຫ້ເປັນຮູບແບບສັນຍານທີ່ແຜງ LCD TTL/RGB TFT ທີ່ເຂົ້າກັນໄດ້ສາມາດປະມວນຜົນໄດ້. HDMI ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໂດຍຄອມພິວເຕີ, ລະບົບຝັງຕົວ, ເຄື່ອງຄວບຄຸມອຸດສາຫະກໍາ, ແລະແຫຼ່ງວິດີໂອດິຈິຕອນທີ່ທັນສະໄຫມອື່ນໆ, ໃນຂະນະທີ່ TFT LCD panels ຈໍານວນຫຼາຍໃຊ້ການໂຕ້ຕອບ RGB ຫຼື TTL ຂະຫນານ.
ຖ້າບໍ່ມີຕົວຄວບຄຸມທີ່ເຫມາະສົມ, ວິສະວະກອນອາດຈະຕ້ອງອອກແບບລະບົບໂຮດໃຫມ່ຫຼືພັດທະນາວົງຈອນການປ່ຽນສັນຍານເພີ່ມເຕີມ. ກະດານຄວບຄຸມທີ່ອຸທິດຕົນໃຫ້ເສັ້ນທາງການເຊື່ອມໂຍງໂດຍກົງແລະສາມາດສົມທົບການປະມວນຜົນສັນຍານ, ການຄຸ້ມຄອງພະລັງງານຂອງແຜງ, ການຕັ້ງຄ່າເວລາ, ແລະການຄວບຄຸມ backlight ໃນການແກ້ໄຂທີ່ຫນາແຫນ້ນ.
ກະດານ SKY-TDM HDMI To TTL Interface AD ໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການລວມ LCD ອຸດສາຫະກໍາ. ອີງຕາມຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນຂອງມັນ, ມັນສະຫນັບສະຫນູນການຕັ້ງຄ່າການສະແດງຜົນ TTL / RGB, ປັບແຮງດັນໄຟຟ້າ 3.3V ຫຼື 5V, ໄດເວີ LED ປະສົມປະສານ, ເຟີມແວທີ່ສາມາດປັບແຕ່ງໄດ້, ແລະລະດັບການສະຫນອງພະລັງງານ 8-18V DC.
ເປັນຫຍັງການແປງ HDMI-to-TTL ຈຶ່ງສຳຄັນສຳລັບໂຄງການ TFT LCD?
ການລວມຈໍສະແດງຜົນມັກຈະມີຫຼາຍກວ່າການເລືອກ LCD ທີ່ມີຂະຫນາດທີ່ຖືກຕ້ອງ. ວິສະວະກອນຍັງຕ້ອງກົງກັບແຫຼ່ງວິດີໂອ, ການໂຕ້ຕອບ, ແຮງດັນ, ເວລາ, backlight, ຕົວເຊື່ອມຕໍ່, ແລະໂຄງສ້າງກົນຈັກ.
ຕົວຄວບຄຸມ HDMI-to-TTL ທີ່ເຫມາະສົມສາມາດຊ່ວຍແກ້ໄຂສິ່ງທ້າທາຍໃນການເຊື່ອມໂຍງທົ່ວໄປຫຼາຍອັນ:
- ຄວາມເຂົ້າກັນໄດ້ໃນການໂຕ້ຕອບ:ມັນສະຫນອງການເຊື່ອມຕໍ່ພາກປະຕິບັດລະຫວ່າງແຫຼ່ງວິດີໂອ HDMI ແລະ TTL / RGB TFT panels.
- ການຈັບຄູ່ພະລັງງານ:ແຮງດັນຂອງແຜງທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້ຮອງຮັບຄວາມຕ້ອງການໄຟຟ້າ LCD ທີ່ແຕກຕ່າງກັນ.
- ການຄຸ້ມຄອງ Backlight:ການຄວບຄຸມ LED backlight ແບບປະສົມປະສານຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ອງການຂອງວົງຈອນຂັບແຍກຕ່າງຫາກ.
- ການປັບຕົວເຟີມແວ:ໄລຍະເວລາສະແດງຜົນແລະຕົວກໍານົດການອື່ນໆສາມາດຖືກປັບແຕ່ງສໍາລັບແບບ LCD ສະເພາະ.
- ການຕິດຕັ້ງກະທັດຮັດ:ຮູບແບບຕົວຄວບຄຸມຂະຫນາດນ້ອຍສາມາດມີຄຸນຄ່າທີ່ພື້ນທີ່ປິດລ້ອມມີຈໍາກັດ.
- ປະສິດທິພາບການພັດທະນາ:ສະຖາປັດຕະຍະກໍາຄວບຄຸມທີ່ກຽມພ້ອມສາມາດຫຼຸດຜ່ອນຈໍານວນການພັດທະນາການໂຕ້ຕອບການສະແດງຜົນທີ່ຕ້ອງການໂດຍທີມງານ OEM.
ຄຸນສົມບັດຫຼັກໃນການປະເມີນແມ່ນຫຍັງ?
1. ການຕັ້ງຄ່າການໂຕ້ຕອບ TTL/RGB ຫຼາຍອັນ
ແຜງ TFT ທີ່ແຕກຕ່າງກັນສາມາດນໍາໃຊ້ການມອບຫມາຍ PIN FPC ທີ່ແຕກຕ່າງກັນແລະການຕັ້ງຄ່າສັນຍານ. ກະດານສະຫນັບສະຫນູນການຈັດການໂຕ້ຕອບຫຼາຍ, ລວມທັງ 40-pin ແລະ 50-pin RGB ການຕັ້ງຄ່າ, ໃຫ້ວິສະວະກອນມີຄວາມຍືດຫຍຸ່ນຫຼາຍເມື່ອເລືອກແຜງທີ່ເຫມາະສົມ.
2. ປັບແຮງດັນໄຟຟ້າຂອງກະດານ
ຕົວຄວບຄຸມສະຫນັບສະຫນູນແຮງດັນຜົນຜະລິດຂອງແຜງ 3.3V ແລະ 5V ທີ່ເລືອກໄດ້. ນີ້ແມ່ນສິ່ງສໍາຄັນເພາະວ່າການສະຫນອງແຮງດັນທີ່ບໍ່ເຂົ້າກັນສາມາດເຮັດໃຫ້ເກີດຄວາມບໍ່ສະຖຽນລະພາບຂອງຈໍສະແດງຜົນຫຼືຄວາມເສຍຫາຍທີ່ອາດເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຕໍ່ແຜງເອເລັກໂຕຣນິກ. ການເລືອກແຮງດັນຄວນຖືກກວດສອບສະເໝີກັບສະເປັກໄຟຟ້າຂອງຜູ້ຜະລິດ LCD.
3. ໄດເວີ LED Backlight ແບບປະສົມປະສານ
ວົງຈອນຄວບຄຸມໄຟ backlight ໃນຕົວເຮັດໃຫ້ສະຖາປັດຕະຍະກໍາຂອງລະບົບງ່າຍຂຶ້ນໂດຍການສົມທົບການຄວບຄຸມການສະແດງຜົນແລະການຄຸ້ມຄອງໄຟ LED ໃນກະດານດຽວກັນ. ການໂຕ້ຕອບຂອງ backlight ສະຫນອງພະລັງງານ, ເປີດ / ປິດ, ແລະການເຊື່ອມຕໍ່ທີ່ກ່ຽວຂ້ອງກັບ PWM / Vadj ສໍາລັບການຄວບຄຸມລະດັບລະບົບ.
4. ເຟີມແວທີ່ສາມາດປັບແຕ່ງໄດ້
ແຜງ LCD ຕ້ອງການຕົວກໍານົດເວລາທີ່ເຫມາະສົມເພື່ອສະແດງຮູບພາບຢ່າງຖືກຕ້ອງ. ການປັບແຕ່ງເຟີມແວສາມາດກວມເອົາພາລາມິເຕີເຊັ່ນ: ຄວາມລະອຽດ, ເວລາ, ທິດທາງການສະແດງ, ໂລໂກ້ບູດ, ແລະການຕັ້ງຄ່າ OSD, ຂຶ້ນກັບຄວາມຕ້ອງການຂອງໂຄງການ.
5. ການອອກແບບແບບອຸດສາຫະກຳ
ອຸປະກອນອຸດສາຫະກໍາສາມາດປະຕິບັດການຕໍ່ເນື່ອງແລະອາດຈະປະສົບການຂັດຂວາງໄຟຟ້າ, ການປ່ຽນແປງຂອງອຸນຫະພູມ, ແລະຂໍ້ຈໍາກັດຊ່ອງ. ຕົວຄວບຄຸມໄດ້ຖືກອອກແບບດ້ວຍການຄຸ້ມຄອງພະລັງງານທີ່ຫມັ້ນຄົງ, ກໍານົດເສັ້ນທາງສັນຍານທີ່ດີທີ່ສຸດ, ແລະວິສະວະກໍາທີ່ມີສະຕິ EMI ເພື່ອສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກຝັງທີ່ຕ້ອງການ.
ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທີ່ສໍາຄັນ
ຕາຕະລາງຕໍ່ໄປນີ້ສະຫຼຸບສະເພາະການເຜີຍແຜ່ຫຼັກຂອງ HDMI To TTL Interface AD Board:
| ຄຸນສົມບັດ | ຂໍ້ມູນຈໍາເພາະ | ມູນຄ່າການເຊື່ອມໂຍງ |
|---|---|---|
| ການປ້ອນຂໍ້ມູນວິດີໂອ | HDMI | ເຊື່ອມຕໍ່ກັບແຫຼ່ງວິດີໂອ HDMI ທີ່ທັນສະໄຫມ |
| ຈໍ LCD ອອກ | TTL / RGB / LVDS | ຮອງຮັບການລວມຈໍສະແດງຜົນແບບຍືດຫຍຸ່ນ |
| ແຮງດັນຂອງແຜງ | 3.3V / 5V | ປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການພະລັງງານຂອງແຜງທີ່ແຕກຕ່າງກັນ |
| ການຄວບຄຸມໄຟຫຼັງ | ໄດເວີ LED ປະສົມປະສານ | ຫຼຸດຜ່ອນວົງຈອນ backlight ພາຍນອກ |
| ການສະຫນອງພະລັງງານ | DC 8–18V | ເຫມາະສໍາລັບສະຖາປັດຕະຍະກໍາພະລັງງານຝັງຕ່າງໆ |
| OSD | ຮອງຮັບປຸ່ມກົດພາຍນອກ | ເປີດໃຊ້ການປັບການສະແດງຜົນທີ່ຫັນໜ້າກັບຜູ້ໃຊ້ |
| ເຟີມແວ | ສາມາດປັບແຕ່ງໄດ້ | ອະນຸຍາດໃຫ້ຕັ້ງຄ່າການສະແດງຜົນສະເພາະໂຄງການ |
| ອຸນຫະພູມປະຕິບັດການ | -20°C ເຖິງ 80°C | ສະຫນັບສະຫນູນລະດັບການດໍາເນີນງານອຸດສາຫະກໍາຢ່າງກວ້າງຂວາງ |
ວິສະວະກອນຄວນຢືນຢັນການສະຫນອງອຸປະກອນໄຟຟ້າ, ເວລາ, ກົນຈັກ, ແລະຕົວເຊື່ອມຕໍ່ທີ່ສົມບູນຕໍ່ກັບແຜງ LCD ທີ່ເລືອກກ່ອນທີ່ຈະສັ່ງຫຼືເລີ່ມການຜະລິດຈໍານວນຫລາຍ.
ກະດານໃຊ້ໄດ້ຢູ່ໃສ?
ສະຖາປັດຕະຍະກໍາທີ່ຫນາແຫນ້ນແລະການໂຕ້ຕອບການສະແດງທີ່ສາມາດກໍານົດໄດ້ເຮັດໃຫ້ HDMI To TTL Interface AD Board ເປັນປະໂຫຍດສໍາລັບຫຼາຍໆແອັບພລິເຄຊັນທີ່ຝັງໄວ້. ກໍລະນີການນໍາໃຊ້ທົ່ວໄປປະກອບມີ:
- HMI ອຸດສາຫະກໍາ:ເຊື່ອມຕໍ່ຄອມພິວເຕີອຸດສາຫະກໍາຫຼືເຄື່ອງຄວບຄຸມກັບຈໍສະແດງຜົນ TFT ທີ່ຫນາແຫນ້ນ.
- ເຄື່ອງມືທາງການແພດ:ສະຫນອງການໂຕ້ຕອບການສະແດງສໍາລັບການວິນິດໄສ, ຕິດຕາມກວດກາ, ແລະອຸປະກອນຫ້ອງທົດລອງ.
- ອຸປະກອນການທົດສອບ Portable:ສະຫນັບສະຫນູນຈໍສະແດງຜົນທີ່ຫນາແຫນ້ນທີ່ພື້ນທີ່ PCB ແລະການຄຸ້ມຄອງພະລັງງານມີຄວາມສໍາຄັນ.
- ການກໍ່ສ້າງອັດຕະໂນມັດ:ໂມດູນຈໍສະແດງຜົນຂອງ Drive ທີ່ໃຊ້ໃນການຄວບຄຸມແລະຕິດຕາມກວດກາຢູ່ປາຍຍອດ.
- ອຸປະກອນຄວາມປອດໄພ:ປະສົມປະສານຈໍສະແດງຜົນ TFT ເຂົ້າໄປໃນອຸປະກອນຕິດຕາມແລະຄວບຄຸມທີ່ຫນາແຫນ້ນ.
- terminals ຝັງ:ໃຫ້ການເຊື່ອມຕໍ່ HDMI-to-TTL ສໍາລັບອຸປະກອນອຸດສາຫະກໍາ ແລະອັດສະລິຍະທີ່ປັບແຕ່ງເອງ.
ຄໍາຮ້ອງສະຫມັກເຫຼົ່ານີ້ໂດຍທົ່ວໄປຈະແບ່ງປັນຄວາມຕ້ອງການທີ່ຄ້າຍຄືກັນ: ການຖ່າຍທອດຮູບພາບທີ່ຫມັ້ນຄົງ, ຄວາມເຂົ້າກັນໄດ້ຂອງແຜງທີ່ຄາດເດົາໄດ້, ການຕິດຕັ້ງທີ່ຫນາແຫນ້ນ, ແລະຕົວຄວບຄຸມທີ່ສາມາດປັບຕົວເຂົ້າກັບການຕັ້ງຄ່າ LCD ສຸດທ້າຍ.
ວິສະວະກອນຄວນເຂົ້າຫາການເຊື່ອມໂຍງ LCD ແນວໃດ?
ໂຄງການຈໍສະແດງຜົນທີ່ເຊື່ອຖືໄດ້ຄວນເລີ່ມຕົ້ນດ້ວຍຄຸນລັກສະນະຂອງແຜງ LCD ແທນທີ່ຈະເລືອກຕົວຄວບຄຸມໂດຍອີງໃສ່ຕົວເຊື່ອມຕໍ່ຂາເຂົ້າ. ການກວດສອບຄວາມເຂົ້າກັນໄດ້ທີ່ມີໂຄງສ້າງສາມາດປ້ອງກັນການອອກແບບໃຫມ່ທີ່ມີຄ່າໃຊ້ຈ່າຍໃນພາຍຫຼັງໃນການພັດທະນາ.
- ກໍານົດຮູບແບບ LCD:ຢືນຢັນຈໍານວນສ່ວນແຜງທີ່ແນ່ນອນ ແລະແຜ່ນຂໍ້ມູນ.
- ກວດເບິ່ງການໂຕ້ຕອບ:ກວດສອບວ່າກະດານໃຊ້ການຕັ້ງຄ່າ TTL/RGB pin ທີ່ຕ້ອງການ.
- ຢືນຢັນແຮງດັນ:ຈັບຄູ່ການຕັ້ງຄ່າແຮງດັນຂອງແຜງຄວບຄຸມດ້ວຍການລະບຸສະເພາະ LCD.
- ຢືນຢັນເວລາ:ກວດເບິ່ງໂມງ pixels ລວງ, ກໍານົດເວລາອອກຕາມລວງນອນ, ເວລາຕັ້ງ, synchronization, ແລະຕົວກໍານົດການທີ່ກ່ຽວຂ້ອງ.
- ຈັບຄູ່ backlight:ຢືນຢັນແຮງດັນໄຟ LED, ປະຈຸບັນ, ຄວາມຕ້ອງການ PWM, ແລະການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່.
- ກວດເບິ່ງລາຍລະອຽດກົນຈັກ:ກວດສອບທິດທາງ FPC, ຕໍາແຫນ່ງຕົວເຊື່ອມຕໍ່, ຂະຫນາດກະດານ, ແລະຄວາມຕ້ອງການການຕິດຕັ້ງ.
- ການທົດສອບການປະກອບຢ່າງສົມບູນ:ປະເມີນຄວາມຫມັ້ນຄົງຂອງຮູບພາບ, ພຶດຕິກໍາການເລີ່ມຕົ້ນ, ການຄວບຄຸມຄວາມສະຫວ່າງ, ການປະຕິບັດອຸນຫະພູມແລະການດໍາເນີນງານໃນໄລຍະຍາວ.
ການສະຫນອງແຜ່ນຂໍ້ມູນ LCD, ຄໍາຮ້ອງສະຫມັກທີ່ມີຈຸດປະສົງ, ແຫຼ່ງວັດສະດຸປ້ອນ, ແລະຂໍ້ຈໍາກັດ enclosure ກັບຜູ້ສະຫນອງການຄວບຄຸມສາມາດເຮັດໃຫ້ຂະບວນການຈັບຄູ່ປະສິດທິພາບຫຼາຍ.
ການປັບແຕ່ງປັບປຸງຄວາມເຂົ້າກັນໄດ້ຂອງໂຄງການແນວໃດ?
ກະດານຄວບຄຸມມາດຕະຖານເປັນປະໂຫຍດສໍາລັບຄໍາຮ້ອງສະຫມັກທົ່ວໄປ, ແຕ່ຜະລິດຕະພັນ OEM ມັກຈະມີຄວາມຕ້ອງການທີ່ບໍ່ສາມາດແກ້ໄຂໄດ້ໂດຍການຕັ້ງຄ່າທົ່ວໄປ. ສະນັ້ນການປັບແຕ່ງເຟີມແວ ແລະຮາດແວສາມາດກາຍມາເປັນສ່ວນສຳຄັນຂອງການພັດທະນາການສະແດງຜົນ.
SKY-TDM ໃຫ້ທາງເລືອກການປັບແຕ່ງທີ່ສາມາດປະກອບມີ:
- ຄວາມລະອຽດ LCD ແລະການຕັ້ງຄ່າເວລາ
- ສະແດງອັດຕາເຟຣມແລະການປັບຕົວພາລາມິເຕີຮູບພາບ
- ບູດໂລໂກ້ແລະການປັບແຕ່ງການໂຕ້ຕອບການເລີ່ມຕົ້ນ
- ການຕັ້ງຄ່າເມນູ OSD
- ສະແດງການປັບທິດທາງ
- ສາຍ TTL/RGB ແລະຕົວເຊື່ອມຕໍ່ FPC ກົງກັນ
- ຄວາມສະຫວ່າງຂອງ backlight ແລະການເພີ່ມປະສິດທິພາບລໍາດັບພະລັງງານ
- PCB silk-screen ແລະການປັບແຕ່ງປ້າຍຊື່ສ່ວນຕົວ
- ການປັບຕົວ mounting ກົນຈັກ
ວິທີການນີ້ແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະສໍາລັບຜູ້ຜະລິດ OEM ພັດທະນາອຸປະກອນທີ່ມີຮູບແບບ LCD ທີ່ກໍານົດໄວ້, enclosure ທີ່ກໍາຫນົດເອງ, ຫຼືວົງຈອນຊີວິດຜະລິດຕະພັນຍາວ. SKY-TDM ຍັງສະຫນອງຄວາມສາມາດໃນການປະສົມປະສານຂອງຈໍສະແດງຜົນທີ່ກວ້າງກວ່າກວມເອົາແຜງສໍາຜັດ, ຈໍສະແດງຜົນ LCD, ແລະກະດານໄດເວີ LCD, ເຊິ່ງສາມາດຊ່ວຍເຮັດໃຫ້ການສະຫນອງຫຼາຍອົງປະກອບງ່າຍດາຍ.
ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
Q1: ແຜງ LCD ໃດສາມາດເຮັດວຽກກັບກະດານ HDMI To TTL Interface AD?
ກະດານໄດ້ຖືກອອກແບບສໍາລັບ TTL / RGB TFT LCD panels ທີ່ເຂົ້າກັນໄດ້. ຄວາມເຂົ້າກັນໄດ້ແມ່ນຂຶ້ນກັບການໂຕ້ຕອບຂອງແຜງ, ຄວາມລະອຽດ, ເວລາ, ແຮງດັນ, ຕົວເຊື່ອມຕໍ່ ແລະຄວາມຕ້ອງການ backlight. ການສະຫນອງຮູບແບບ LCD ທີ່ແນ່ນອນຈະຊ່ວຍໃຫ້ທີມງານວິສະວະກໍາກວດສອບຄວາມເຂົ້າກັນໄດ້.
Q2: ເຟີມແວສາມາດປັບແຕ່ງໄດ້ສໍາລັບ LCD ສະເພາະບໍ?
ແມ່ນແລ້ວ. ເຟີມແວສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງໂຄງການ, ລວມທັງເວລາສະແດງ, ຄວາມລະອຽດ, ການວາງທິດທາງ, ໂລໂກ້ເລີ່ມຕົ້ນ, ແລະການຕັ້ງຄ່າທີ່ກ່ຽວຂ້ອງກັບ OSD.
Q3: ກະດານປະກອບມີໄດເວີ backlight ບໍ?
ແມ່ນແລ້ວ. ຕົວຄວບຄຸມປະກອບມີໄດເວີໄຟ LED backlight ປະສົມປະສານ, ຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບໂມດູນຄວບຄຸມໄຟ backlight ພາຍນອກເພີ່ມເຕີມ.
Q4: ແຮງດັນຂອງແຜງໃດທີ່ຕົວຄວບຄຸມສະຫນັບສະຫນູນ?
ຂໍ້ມູນຈໍາເພາະທີ່ຖືກເຜີຍແຜ່ຊີ້ໃຫ້ເຫັນທາງເລືອກແຮງດັນຂອງແຜງ 3.3V ແລະ 5V ທີ່ເລືອກໄດ້. ການຕັ້ງຄ່າທີ່ຖືກຕ້ອງຄວນຈະໄດ້ຮັບການຄັດເລືອກຕາມສະເພາະຂອງຜູ້ຜະລິດ LCD.
Q5: ກະດານແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນອຸດສາຫະກໍາບໍ?
ແມ່ນແລ້ວ. ຜະລິດຕະພັນໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ເນັ້ນໃສ່ອຸດສາຫະກໍາເຊັ່ນ: terminals HMI, ອຸປະກອນການແພດ, ເຄື່ອງມືຫ້ອງທົດລອງ, ອຸປະກອນການທົດສອບແບບພົກພາ, ແລະລະບົບການຄວບຄຸມຝັງ. ລະດັບອຸນຫະພູມປະຕິບັດງານຂອງມັນແມ່ນ -20 ° C ຫາ 80 ° C.
Q6: SKY-TDM ສາມາດສະຫນອງສາຍທີ່ກົງກັນໄດ້ບໍ?
ແມ່ນແລ້ວ. SKY-TDM ຮອງຮັບການຈັບຄູ່ການໂຕ້ຕອບ ແລະສາຍເຄເບີນສຳລັບໂຄງການເຊື່ອມໂຍງການສະແດງຜົນ, ລວມທັງສາຍສັນຍານ TTL/RGB ທີ່ປັບແຕ່ງເອງ ແລະການເຊື່ອມຕໍ່ FPC.
Q7: ລູກຄ້າ OEM ສາມາດຮ້ອງຂໍໃຫ້ມີຍີ່ຫໍ້ທີ່ກໍາຫນົດເອງໄດ້ບໍ?
ແມ່ນແລ້ວ. ການປັບແຕ່ງທີ່ສາມາດໃຊ້ໄດ້ສາມາດປະກອບມີເຄື່ອງໝາຍ PCB silk-screen, ການຫຸ້ມຫໍ່ປ້າຍຊື່ສ່ວນຕົວ, ເຟີມແວສະເພາະ, ແລະຄວາມຕ້ອງການສະເພາະໂຄງການອື່ນໆ.
ບົດສະຫຼຸບແລະການສະຫນັບສະຫນູນໂຄງການ
ການເລືອກຕົວຄວບຄຸມການສະແດງຜົນທີ່ຖືກຕ້ອງສາມາດມີອິດທິພົນຢ່າງຫຼວງຫຼາຍຕໍ່ປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖືຂອງໂຄງການ LCD ທີ່ຝັງໄວ້. ກະດານເຊື່ອມຕໍ່ HDMI To TTL Interface AD ສະຫນອງຂົວປະຕິບັດລະຫວ່າງແຫຼ່ງວິດີໂອ HDMI ແລະ TTL/RGB TFT panels ໃນຂະນະທີ່ປະສົມປະສານການແປງສັນຍານ, ການຈັດການພະລັງງານຂອງແຜງ, ການຄວບຄຸມ backlight, ແລະການຕັ້ງຄ່າເຟີມແວໃນການແກ້ໄຂທີ່ຫນາແຫນ້ນ. ສໍາລັບຜູ້ຜະລິດ OEM, ຄວາມສາມາດໃນການປັບແຕ່ງເວລາ, ເຟີມແວ, ສາຍ, ຕົວເຊື່ອມຕໍ່, ແລະລາຍລະອຽດກົນຈັກສາມາດເຮັດໃຫ້ການພັດທະນາຜະລິດຕະພັນງ່າຍຂຶ້ນແລະສະຫນັບສະຫນູນການຜະລິດໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.
ຖ້າທ່ານກໍາລັງພັດທະນາ HMI ອຸດສາຫະກໍາ, ເຄື່ອງມືທາງການແພດ, ອຸປະກອນຫ້ອງທົດລອງ, ເຄື່ອງທົດສອບແບບພົກພາ, ຫຼືຜະລິດຕະພັນຈໍສະແດງຜົນທີ່ຝັງຢູ່ອື່ນ, SKY-TDM ສາມາດຊ່ວຍປະເມີນຮູບແບບ LCD ແລະຄວາມຕ້ອງການຂອງລະບົບຂອງທ່ານ. ສຳຫຼວດ HDMI To TTL Interface AD Board ຫຼືຕິດຕໍ່ພວກເຮົາກັບແຜ່ນຂໍ້ມູນ LCD ຂອງທ່ານ, ການໂຕ້ຕອບທີ່ຕ້ອງການ, ປະລິມານ, ແລະຄວາມຕ້ອງການການປັບແຕ່ງເພື່ອປຶກສາຫາລືການແກ້ໄຂການຄວບຄຸມການສະແດງທີ່ເຫມາະສົມ.
