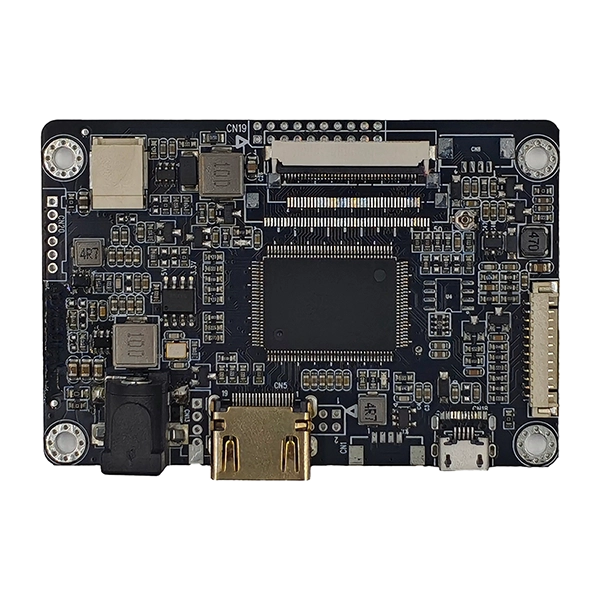

HDMI To TTL Interface AD Board

SKY-TDM HDMI ກັບ TTL Interface AD Board ແມ່ນຕົວຄວບຄຸມ LCD ອຸດສາຫະກໍາທີ່ຫນາແຫນ້ນທີ່ຖືກອອກແບບມາເພື່ອຂັບລົດ TTL / RGB TFT LCD panels ຈາກແຫຼ່ງວິດີໂອ HDMI. ສະຫນັບສະຫນູນການຕັ້ງຄ່າການໂຕ້ຕອບ TTL ຫຼາຍ, ແຮງດັນຂອງແຜງທີ່ສາມາດປັບໄດ້, ການຄວບຄຸມ backlight ປະສົມປະສານ, ແລະຄວາມຫນ້າເຊື່ອຖືຂອງຊັ້ນອຸດສາຫະກໍາ, ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມກັບອຸປະກອນ OEM, terminals HMI, ອຸປະກອນການແພດ, ເຄື່ອງມືຫ້ອງທົດລອງ, ອຸປະກອນການທົດສອບແບບພົກພາ, ແລະລະບົບການສະແດງທີ່ຝັງໄວ້. ປັດໄຈແບບຟອມທີ່ຫນາແຫນ້ນຂອງມັນແລະເຟີມແວທີ່ສາມາດປັບແຕ່ງໄດ້ເຮັດໃຫ້ການເຊື່ອມໂຍງງ່າຍຂຶ້ນໃນຂະນະທີ່ຫຼຸດຜ່ອນເວລາໃນການພັດທະນາແລະຄ່າໃຊ້ຈ່າຍໃນໂຄງການໂດຍລວມ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແນະນຳຜະລິດຕະພັນ

ການເລືອກຕົວຄວບຄຸມການສະແດງຜົນສໍາລັບອຸປະກອນອຸດສາຫະກໍາຮຽກຮ້ອງໃຫ້ມີຫຼາຍກ່ວາພຽງແຕ່ການແປງສັນຍານວິດີໂອ. ຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ, ຄວາມເຂົ້າກັນໄດ້ກັບແຜງ LCD ທີ່ແຕກຕ່າງກັນ, ການປັບແຕ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ, ແລະການສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ເຊື່ອຖືໄດ້ແມ່ນມີຄວາມສໍາຄັນເທົ່າທຽມກັນ. SKY-TDMHDMI ກັບ TTL Interface AD Boardໄດ້ຮັບການພັດທະນາໂດຍສະເພາະສໍາລັບຜູ້ຜະລິດ OEM ທີ່ຊອກຫາການແກ້ໄຂການຄວບຄຸມການສະແດງທີ່ເຊື່ອຖືໄດ້ສໍາລັບ LCDs TFT ອຸດສາຫະກໍາ.

ອອກແບບອ້ອມແອ້ມສະຖາປັດຕະຍະກໍາລະດັບອຸດສາຫະກໍາ, ຕົວຄວບຄຸມນີ້ຈະປ່ຽນສັນຍານ HDMI ມາດຕະຖານເປັນຜົນຜະລິດ TTL/RGB, ເຮັດໃຫ້ລະບົບຝັງຕົວທີ່ທັນສະໄຫມເພື່ອຂັບເຄື່ອນແຜງ TFT LCD ທີ່ຫຼາກຫຼາຍ. ກະດານສະຫນັບສະຫນູນການໂຕ້ຕອບ TTL ຕ່າງໆລວມທັງການຕັ້ງຄ່າ FPC ທີ່ແຕກຕ່າງກັນ, ແຮງດັນການສະຫນອງແຜງທີ່ສາມາດປັບໄດ້, ການຄວບຄຸມໄຟ LED ປະສົມປະສານ, ແລະຕົວກໍານົດການກໍານົດເວລາທີ່ສາມາດປັບແຕ່ງໄດ້, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບທັງສອງໂມດູນ LCD ມາດຕະຖານແລະປັບແຕ່ງ.

ບໍ່ເຫມືອນກັບກະດານຄວບຄຸມຈໍສະແດງຜົນຂອງຜູ້ບໍລິໂພກ, ການແກ້ໄຂນີ້ແມ່ນໄດ້ຖືກອອກແບບສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ຕ້ອງການ. ການຄຸ້ມຄອງພະລັງງານທີ່ຫມັ້ນຄົງ, ຄວາມສົມບູນຂອງສັນຍານທີ່ເຫມາະສົມ, ແລະການອອກແບບລະມັດລະວັງ PCB routing ຫຼຸດ EMI ແລະຮັບປະກັນການສົ່ງຮູບພາບທີ່ເຊື່ອຖືໄດ້ເຖິງແມ່ນວ່າໃນຄໍາຮ້ອງສະຫມັກທີ່ມີສຽງໄຟຟ້າ.

ສໍາລັບຜູ້ຜະລິດອຸປະກອນ, ຄວາມຍືດຫຍຸ່ນຂອງການພັດທະນາແມ່ນມີຄວາມສໍາຄັນເທົ່າທຽມກັນ. SKY-TDM ສະຫນອງການປັບແຕ່ງເຟີມແວ, ການປັບແຕ່ງພາລາມິເຕີ, ການອອກແບບສາຍ, ການດັດແປງຕົວເຊື່ອມຕໍ່, ການປັບແຕ່ງ OSD, ການຕັ້ງຄ່າໂລໂກ້, ແລະການເພີ່ມປະສິດທິພາບການສະແດງຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ. ບໍ່ວ່າຈະເປັນການລວມເອົາເຄື່ອງໃຊ້ມືຖືຂະໜາດ 5 ນິ້ວ ຫຼື ແຜງປະຕິບັດການອຸດສາຫະກໍາທີ່ໃຫຍ່ກວ່າ, ວິສະວະກອນສາມາດຫຼຸດຜ່ອນການອອກແບບຮາດແວຄືນໃໝ່ໃນຂະນະທີ່ເລັ່ງການພັດທະນາຜະລິດຕະພັນ.

ສະຫນັບສະຫນູນໂດຍປະສົບການຂອງ SKY-TDM ໃນການແກ້ໄຂ LCD ອຸດສາຫະກໍາ, ລູກຄ້າໄດ້ຮັບການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາທີ່ສົມບູນແບບຈາກການຄັດເລືອກຄະນະກໍາມະໂດຍຜ່ານການຜະລິດ, ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້, ວົງຈອນຊີວິດຂອງຜະລິດຕະພັນຍາວ, ແລະການສະຫນອງທີ່ຫມັ້ນຄົງສໍາລັບໂຄງການອຸດສາຫະກໍາ.

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

- ສະຖຽນລະພາບລະດັບອຸດສາຫະກໍາບໍລິສຸດ:ການຄຸ້ມຄອງພະລັງງານທີ່ດີທີ່ສຸດແລະການອອກແບບວົງຈອນຕ້ານ EMI ຕ້ານການແຊກແຊງຂອງສິ່ງແວດລ້ອມອຸດສາຫະກໍາ, ສະຫນັບສະຫນູນການເຮັດວຽກທີ່ຫມັ້ນຄົງຢ່າງຕໍ່ເນື່ອງ 24/7 ໂດຍບໍ່ມີການບິດເບືອນຫນ້າຈໍຫຼືສັນຍານຫຼຸດລົງ.

- ແປງ HDMI-TTL ແບບສຽບແລະຫຼິ້ນ:ເຊື່ອມຕໍ່ແຫຼ່ງສັນຍານ HDMI ທີ່ທັນສະໄຫມ ແລະຫນ້າຈໍ TFT TTL/RGB ແບບດັ້ງເດີມ, ເຂົ້າກັນໄດ້ກັບແມ່ຂ່າຍຄວບຄຸມອຸດສາຫະກໍາຕົ້ນຕໍ, ລະບົບຝັງ, ແລະອຸປະກອນ PC.

- ການອອກແບບທີ່ສາມາດປັບໄດ້ສອງແຮງດັນ:ແຮງດັນຜົນຜະລິດຂອງແຜງ 3.3V/5V ສາມາດປ່ຽນໄດ້ຢ່າງເປັນອິດສະຫຼະ, ປັບຕົວເຂົ້າກັບຂໍ້ສະເພາະຂອງແຜງ LCD TFT ທີ່ແຕກຕ່າງກັນໂດຍບໍ່ມີໂມດູນອະແດັບເຕີເພີ່ມເຕີມ.

- Integrated Backlight Driver:ວົງຈອນຄວບຄຸມໄຟ LED backlight ແບບມືອາຊີບຂອງ Onboard ສະຫນັບສະຫນູນການປັບຄວາມສະຫວ່າງ, ການກໍາຈັດຄວາມຕ້ອງການຂອງໂມດູນຂັບ backlight ພາຍນອກແລະການເຮັດໃຫ້ລະບົບສາຍໄຟງ່າຍດາຍ.

- ໂຄງຮ່າງການຝັງຕົວແບບ Ultra-Compact:ໂຄງສ້າງ PCB ຂະໜາດນ້ອຍຖືກອອກແບບມາເປັນພິເສດສຳລັບອຸປະກອນຝັງທີ່ຈຳກັດພື້ນທີ່, ການນຳໃຊ້ພື້ນທີ່ໃຫ້ສູງສຸດຂອງສິ່ງຫຸ້ມຫໍ່ຂອງລູກຄ້າ.

- ຄວາມຍືດຫຍຸ່ນການປັບແຕ່ງເຕັມຮູບແບບ:ຮອງຮັບການປັບແຕ່ງເຟີມແວທີ່ເປັນສ່ວນບຸກຄົນ, ການແກ້ໄຂໂລໂກ້ຂອງບູດ, ການປັບເມນູ OSD, ແລະການປັບຕົວກໍານົດການສະແດງຜົນໃຫ້ກົງກັບຄວາມຕ້ອງການຂອງໂຄງການສະເພາະ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ກະດານເຊື່ອມຕໍ່ HDMI ກັບ TTL ນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການສະແດງທີ່ຝັງຢູ່ທົ່ວອຸດສາຫະກໍາຕ່າງໆທີ່ຕ້ອງການປັດໃຈຮູບແບບທີ່ຫນາແຫນ້ນແລະຄວາມຫນ້າເຊື່ອຖືສູງ. ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນປະກອບມີ:

- ແຜງຄວບຄຸມກະທັດລັດສໍາລັບ HMI ແລະ PLCs ອຸດສາຫະກໍາ

- ເຄື່ອງມືວິນິດໄສທາງການແພດແລະການທົດສອບ

- ການກໍ່ສ້າງອັດຕະໂນມັດແລະໂມດູນການຕິດຕາມກວດກາຄວາມປອດໄພ

- ອຸປະກອນການຄວບຄຸມ smart ຂະຫນາດນ້ອຍແລະສະຖານີອຸດສາຫະກໍາມືຖື

ການອອກແບບຕົ້ນຕໍສໍາລັບອຸປະກອນຂະຫນາດນ້ອຍ, ມັນເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂການສະແດງຜົນ HDMI-to-TTL ທີ່ສົມບູນແບບ.

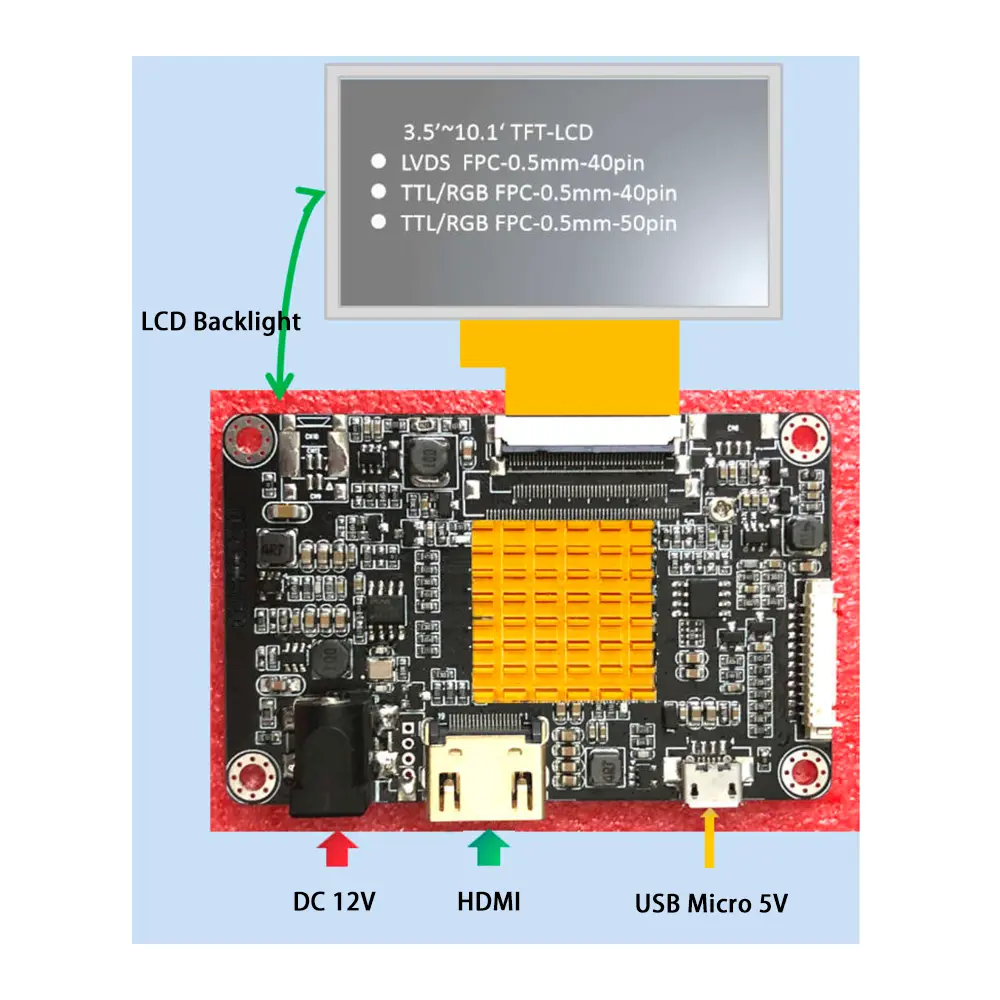

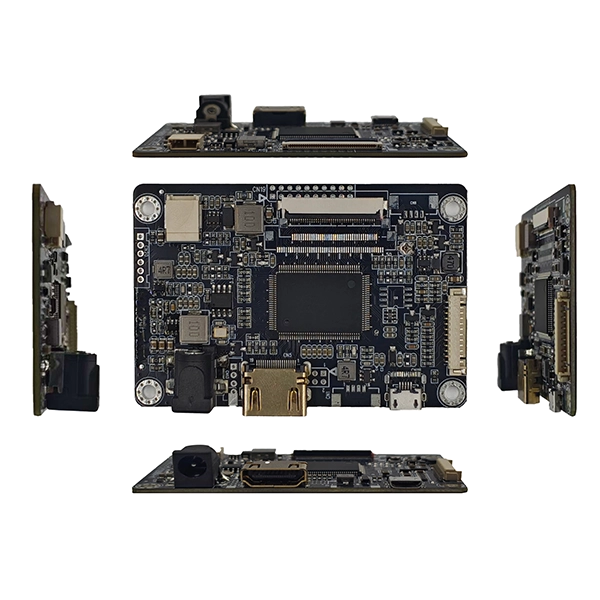

HDMI to TTL Interface AD Board product view

ຄຸນນະສົມບັດດ້ານວິຊາການທີ່ສໍາຄັນ

ຄຸນສົມບັດ	ຂໍ້ມູນຈໍາເພາະ
ການປ້ອນຂໍ້ມູນວິດີໂອ	HDMI
ຈໍ LCD ອອກ	TTL/RGB/LVDS
ແຮງດັນຂອງແຜງ	3.3/5V
ການຄວບຄຸມໄຟຫຼັງ	ໄດເວີ LED ປະສົມປະສານ
ການສະຫນອງພະລັງງານ	Wide DC Input 8 ~ 18V
OSD	ຮອງຮັບປຸ່ມກົດພາຍນອກ
ເຟີມແວ	ສາມາດປັບແຕ່ງໄດ້
ອຸນຫະພູມປະຕິບັດງານ	-20°C ເຖິງ 80°C

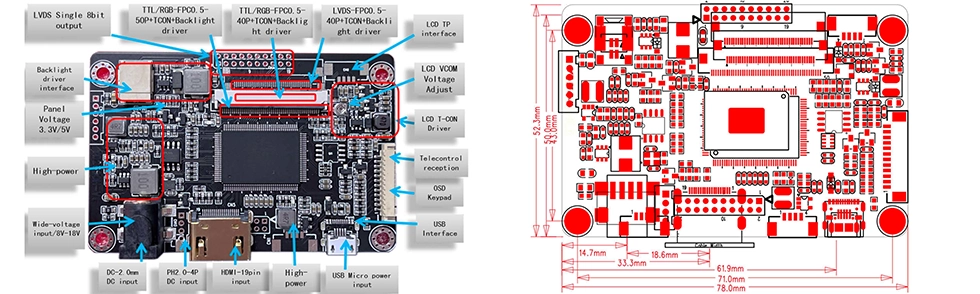

ຂະໜາດ

HDMI to TTL Interface AD Board dimensions and mechanical drawing

ການໂຕ້ຕອບ FFC-0.5mm-40pin LVDS

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCOM	2	DVCC
3	DVCC	4	NC
5	ຣີເຊັດ	6	ຢືນຢູ່
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	NC	24	NC
25	GND	26	NC
27	DIMO	28	DITHER
29	AVDD	30	GND
31	LED-	32	LED-
33	LR	34	UD
35	VGL	36	CABC1
37	CanC0	38	VGH
39	LED+	40	LED+

ການໂຕ້ຕອບ FFC-0.5mm-50pin RGB

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	LED+	2	LED+
3	LED-	4	LED-
5	GND	6	VCOM
7	DVDD	8	ໂໝດ
9	DE	10	VS
11	HS	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	ຣີເຊັດ
45	NC	46	VCOM
47	DITHB	48	GND
49	NC	50	NC

ການໂຕ້ຕອບ FFC-0.5mm-40pin RGB

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VLED-	2	VLED+
3	GND	4	VDD
5	R0	6	R1
7	R2	8	R3
9	R4	10	R5
11	R6	12	R7
13	G0	14	G1
15	G2	16	G3
17	G4	18	G5
19	G6	20	G7
21	B0	22	B1
23	B2	24	B3
25	B4	26	B5
27	B6	28	B7
29	GND	30	DCLK
31	DISP	32	HS
33	VS	34	DE
35	NC	36	GND
37	X_R	38	Y_B
39	X_L	40	Y_T

JST 2x10 pin LVDS Input Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	NC	20	NC

ການໂຕ້ຕອບໄຟຫຼັງ PH2.0mm-6PIN

ປັກໝຸດ	ສັນຍານ
1	GND
2	GND
3	PWM/Vadj
4	ເປີດ/ປິດ
5	+12V/5V
6	+12V/5V

ບໍລິການປັບແຕ່ງ OEM / ODM ມືອາຊີບ

ພວກເຮົາສະຫນອງການປັບແຕ່ງວິສະວະກໍາເປົ້າຫມາຍສໍາລັບຜູ້ຜະລິດອຸປະກອນອຸດສາຫະກໍາເພື່ອແກ້ໄຂບັນຫາການເຊື່ອມໂຍງກັບການສະແດງສ່ວນບຸກຄົນ, ສະຫນັບສະຫນູນການປັບແຕ່ງຂະບວນການເຕັມຮູບແບບຈາກຮາດແວໄປຫາຊອບແວ:

- ການປັບແຕ່ງພາລາມິເຕີສະແດງຜົນ:ຕົວກໍານົດການກໍານົດເວລາ LCD ທີ່ກໍາຫນົດເອງ, ການປັບຄວາມລະອຽດ, ແລະການເພີ່ມປະສິດທິພາບອັດຕາເຟມ.

- ການໂຕ້ຕອບ UI ສ່ວນບຸກຄົນ:ໂລໂກ້ບູດແບບພິເສດສະເພາະ, ອະນິເມຊັນເລີ່ມຕົ້ນ, ແລະການແກ້ໄຂເມນູ OSD (ຈໍສະແດງຜົນໃນໜ້າຈໍ).

- ການເພີ່ມປະສິດທິພາບພະລັງງານ & Backlight:ການປັບເສັ້ນໂຄ້ງຄວາມສະຫວ່າງຂອງໄຟຫຼັງ ແລະ ການປັບແຕ່ງຕາມລຳດັບການເປີດໄຟໃຫ້ເໝາະສົມ.

- ການຈັບຄູ່ການໂຕ້ຕອບ ແລະສາຍ:ການຈັບຄູ່ແບບກຳນົດເອງສຳລັບສາຍສັນຍານ TTL/RGB ແລະຕົວເຊື່ອມຕໍ່ FPC.

- ການສ້າງຍີ່ຫໍ້ ແລະຊອບແວສະເພາະ:ການພິມໂລໂກ້ PCB silk-screen, ການຫຸ້ມຫໍ່ປ້າຍສ່ວນຕົວ, ແລະການພັດທະນາເຟີມແວສະເພາະ.

- ການປັບໂຄງສ້າງກົນຈັກ:ການປັບໂຄງສ້າງກົນຈັກແລະຕໍາແຫນ່ງຂຸມ mounting custom.

FAQ

Q1: ແຜງ LCD ໃດທີ່ເຂົ້າກັນໄດ້ກັບກະດານ HDMI ກັບ TTL Interface AD?

A: ກະດານສະຫນັບສະຫນູນລະດັບຄວາມກ້ວາງຂອງ TTL / RGB TFT LCD panels. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສາມາດກໍາຫນົດຄ່າເຟີມແວໂດຍອີງໃສ່ຮູບແບບ LCD ສະເພາະຂອງທ່ານ.

Q2: ທ່ານສາມາດປັບແຕ່ງເຟີມແວສໍາລັບການສະແດງຂອງພວກເຮົາໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາໃຫ້ບໍລິການເຟີມແວທີ່ກໍາຫນົດເອງ, ກວມເອົາພາລາມິເຕີໄລຍະເວລາ, ຄວາມລະອຽດ, ໂລໂກ້ບູດ, ການວາງທິດທາງການສະແດງຜົນ, ແລະການຕັ້ງຄ່າ OSD (ຈໍສະແດງຜົນໃນຫນ້າຈໍ).

Q3: ກະດານຄວບຄຸມນີ້ມີໄດເວີ backlight ໃນຕົວບໍ?

A: ແມ່ນແລ້ວ. ມັນມີຕົວຂັບໄຟ LED backlight ປະສົມປະສານ, ເຊິ່ງເຮັດໃຫ້ການເຊື່ອມໂຍງລະບົບງ່າຍຂຶ້ນຢ່າງຫຼວງຫຼາຍ.

Q4: ນີ້ແມ່ນກະດານ HDMI ກັບ TTL Interface AD ເຫມາະສົມກັບສະພາບແວດລ້ອມອຸດສາຫະກໍາບໍ?

A: ຢ່າງແທ້ຈິງ. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການດໍາເນີນງານອຸດສາຫະກໍາໃນໄລຍະຍາວ, ມີການຄຸ້ມຄອງພະລັງງານທີ່ຫມັ້ນຄົງແລະການສົ່ງສັນຍານທີ່ເຊື່ອຖືໄດ້.

Q5: ກະດານສາມາດປັບຕົວກັບ LCD ຂະຫນາດທີ່ກໍາຫນົດເອງໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນັບສະຫນູນການປັບແຕ່ງເຟີມແວສໍາລັບ LCD TFT ຂອງຂະຫນາດແລະຄວາມລະອຽດຕ່າງໆ.

Q6: ທ່ານສາມາດສະຫນອງສາຍ LCD ທີ່ກົງກັນ / ໂບບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສາມາດສະຫນອງລູກຄ້າດ້ວຍສາຍ HDMI, ສາຍ LVDS, ໂບ FPC, ແລະສາຍສາຍທີ່ກໍາຫນົດເອງ.

Q7: ທ່ານສະຫນັບສະຫນູນການບໍລິການຍີ່ຫໍ້ OEM ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນອງການສະຫຼາກເອກະຊົນ, ເຄື່ອງຫມາຍ PCB ຜ້າໄຫມຫນ້າຈໍທີ່ກໍານົດໄວ້, ການຫຸ້ມຫໍ່ທີ່ປັບແຕ່ງ, ແລະການບໍລິການ firmware ສະເພາະ.

Q8: ໂດຍທົ່ວໄປແລ້ວກະດານຄວບຄຸມນີ້ຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາໃດ?

A: ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອັດຕະໂນມັດອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, ເຄື່ອງມືຫ້ອງທົດລອງ, ການຂົນສົ່ງ, ລະບົບຝັງຕົວ, kiosks, ແລະອຸປະກອນຄວບຄຸມ smart.
