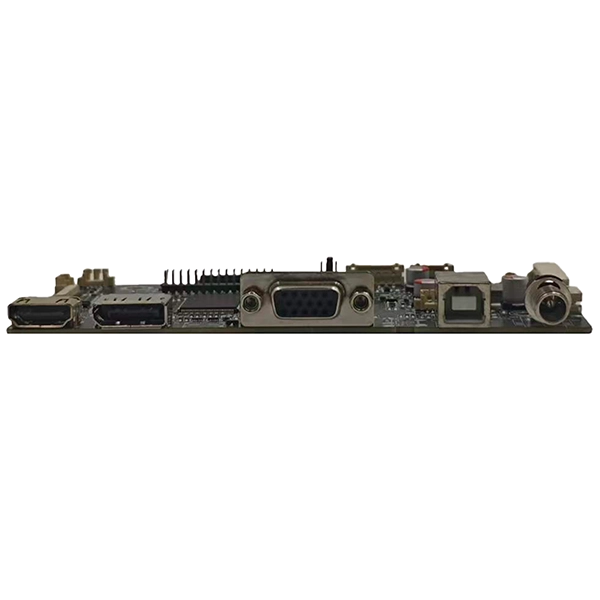

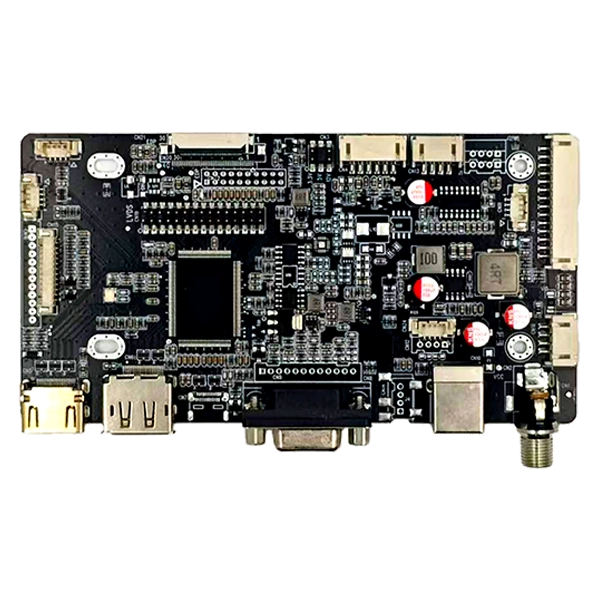

HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Board

SKY-TDM ຂອງ HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Board ຮອງຮັບທັງ LVDS ແລະ eDP TFT LCD panels ດ້ວຍການອອກແບບອຸດສາຫະກໍາທີ່ຫນາແຫນ້ນ. ປະກອບດ້ວຍຫນ່ວຍຄວາມຈໍາ DDR onboard, ການຫມຸນຮູບພາບ 180 °, ການປຸງແຕ່ງ FRC, ກວ້າງ 8–25V DC input, ພະລັງງານແຜງທີ່ສາມາດກໍານົດໄດ້ແລະການໂຕ້ຕອບການຂະຫຍາຍຫຼາຍ, ມັນເປັນຕົວຄວບຄຸມການສະແດງຜົນທີ່ເຫມາະສົມສໍາລັບ HMI ອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, kiosks, ລະບົບການຂົນສົ່ງແລະຄໍາຮ້ອງສະຫມັກການສະແດງຝັງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ອຸປະກອນອຸດສາຫະກໍາມັກຈະຮຽກຮ້ອງໃຫ້ມີການໂຕ້ຕອບວິດີໂອທີ່ແຕກຕ່າງກັນຂຶ້ນຢູ່ກັບເວທີຮາດແວຂອງລູກຄ້າ. ກະດານຄວບຄຸມ LCD ແບບດັ້ງເດີມມັກຈະສະຫນັບສະຫນູນພຽງແຕ່ຫນຶ່ງກະດານໂຕ້ຕອບ, ບັງຄັບໃຫ້ວິສະວະກອນອອກແບບຮາດແວໃຫມ່ຫຼືຊື້ກະດານຄວບຄຸມຫຼາຍສໍາລັບໂຄງການທີ່ແຕກຕ່າງກັນ.

SKY-TDMHDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Boardລົບລ້າງຂໍ້ຈໍາກັດເຫຼົ່ານີ້ໂດຍການລວມເຂົ້າກັນHDMI, DisplayPort, VGA ແລະ USB Type-Cວິດີໂອປ້ອນຂໍ້ມູນຮ່ວມກັນກັບLVDS ແລະ eDPສະແດງຜົນໄດ້ຮັບໃນ PCB ຊັ້ນອຸດສາຫະກໍາດຽວ.

ບໍ່ວ່າທ່ານກໍາລັງພັດທະນາ HMI ໃຫມ່, ການຍົກລະດັບອຸປະກອນມໍລະດົກຫຼືການລວມເອົາຈໍສະແດງຜົນທີ່ຝັງຢູ່ໃນເຄື່ອງຈັກອຸດສາຫະກໍາ, ກະດານຄວບຄຸມຫນຶ່ງສະຫນັບສະຫນູນການຕັ້ງຄ່າ LCD ຫຼາຍໃນຂະນະທີ່ຫຼຸດຜ່ອນເວລາວິສະວະກໍາ, ລາຄາສິນຄ້າຄົງຄັງແລະຄວາມຊັບຊ້ອນຂອງຜະລິດຕະພັນ.

ອອກແບບສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາໃນໄລຍະຍາວ, ຄະນະກໍາມະການສະຫນອງຄຸນນະພາບຮູບພາບທີ່ຫມັ້ນຄົງ, ທາງເລືອກພະລັງງານທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການໂຕ້ຕອບ peripheral ທີ່ສົມບູນແບບສໍາລັບຜູ້ຜະລິດອຸປະກອນ OEM ແລະຜູ້ລວມລະບົບ.

ເປັນຫຍັງວິສະວະກອນເລືອກກະດານຄວບຄຸມນີ້

Interface AD Board ນີ້ປະສົມປະສານທາງເລືອກການປ້ອນຂໍ້ມູນຫຼາຍອັນ ແລະເຂົ້າກັນໄດ້ຢ່າງສົມບູນກັບແຫຼ່ງວິດີໂອທົ່ວໄປທີ່ສຸດຂອງມື້ນີ້:HDMI, DisplayPort (DP), VGA, ແລະ USB Type-C (DP Alt Mode). ນີ້ອະນຸຍາດໃຫ້ລູກຄ້າສາມາດສະຫຼັບລະຫວ່າງເວທີໂຮດທີ່ແຕກຕ່າງກັນຢ່າງບໍ່ຢຸດຢັ້ງໂດຍບໍ່ຈໍາເປັນຕ້ອງມີກະດານແປງເພີ່ມເຕີມ.

ຮອງຮັບທັງ LVDS ແລະ eDP LCD Panels

ນີ້ HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Board ແມ່ນເຂົ້າກັນໄດ້ຢ່າງສົມບູນກັບມາດຕະຖານການໂຕ້ຕອບ LCD ທົ່ວໄປ. ຕົວເລືອກການສະແດງຜົນທີ່ສາມາດໃຊ້ໄດ້ລວມມີ LVDS ຄູ່ 8-ບິດ, 20-pin eDP, 30-pin eDP FPC, ແລະ 40-pin eDP FPC. ມັນ ເໝາະ ສົມທີ່ສຸດ ສຳ ລັບໂມດູນ LCD TFT ອຸດສາຫະ ກຳ ທີ່ຫລາກຫລາຍ, ຈາກ ໜ້າ ຈໍ 7 ນິ້ວເຖິງຈໍສະແດງຜົນຂະຫນາດໃຫຍ່.

ເຫມາະສໍາລັບຜະລິດຕະພັນສະແດງລະດັບອຸດສາຫະກໍາ

ບໍ່ເຫມືອນກັບກະດານສະແດງລະດັບຜູ້ບໍລິໂພກ, ກະດານ HDMI ແລະ DP ແລະ VGA ແລະ Type-C To LVDS EDP Interface AD ນີ້ຖືກອອກແບບມາໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທີ່ມີຄວາມຕ້ອງການສູງ. ລັກສະນະຮາດແວຫຼັກຂອງມັນປະກອບມີແຮງດັນໄຟຟ້າ DC ກວ້າງ (8V-25V). ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບສະພາບແວດລ້ອມທີ່ສັບສົນເຊັ່ນ: ການຕັ້ງຄ່າກາງແຈ້ງແລະອຸນຫະພູມສູງ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງການສະແດງຜົນທີ່ສອດຄ່ອງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ນີ້ HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Board ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຜະລິດຕະພັນອຸດສາຫະກໍາທີ່ປະຕິບັດໃນສະພາບແວດລ້ອມທີ່ສັບສົນ. ສະຖານະການຂອງຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີ terminals HMI ອຸດສາຫະກໍາ, ຈໍສໍາຜັດເປີດກອບ, ການໂຕ້ຕອບເຄື່ອງ CNC, ອຸປະກອນການວິນິດໄສທາງການແພດ, ແລະລະບົບວິໄສທັດຂອງເຄື່ອງຈັກ.

ປັບແຕ່ງສໍາລັບໂຄງການ OEM & ODM

ທຸກໆໂຄງການສະແດງແມ່ນເປັນເອກະລັກ. ພວກເຮົາໃຫ້ບໍລິການສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ສົມບູນແບບ, ລວມທັງການກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງແຜງ LCD, ການເພີ່ມປະສິດທິພາບເຟີມແວ, ການດັດແກ້ EDID (Extended Display Identification Data), ການປັບແຕ່ງພາລາມິເຕີ backlight, ການອອກແບບສາຍ LVDS ແລະ eDP ແບບກໍານົດເອງ, ແລະການພິມໂລໂກ້ PCB. ບໍ່ວ່າໂຄງການຂອງທ່ານຮຽກຮ້ອງໃຫ້ມີກະດານຄວບຄຸມມາດຕະຖານຫຼືການແກ້ໄຂທີ່ກໍາຫນົດເອງຢ່າງສົມບູນ, SKY-TDM ສະຫນອງການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາແບບມືອາຊີບໃນທຸກຂັ້ນຕອນຂອງວົງຈອນຊີວິດຂອງຜະລິດຕະພັນ.

ຂໍ້ມູນຈໍາເພາະ

ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ການປ້ອນຂໍ້ມູນວິດີໂອ	HDMI, DisplayPort(DP), VGA, Type-C
ສະແດງຜົນອອກ	LVDS, eDP (20pin/30pin/40pin)
ແຮງດັນຂອງແຜງ	3.3V/5V/12V
Backlight Output	5V/12V/24V
ສຽງ	ເຄື່ອງຂະຫຍາຍສຽງ 3W x 2
ແຮງດັນຂາເຂົ້າ	8~28V
ອຸນຫະພູມປະຕິບັດງານ	-20°C ເຖິງ 80°C

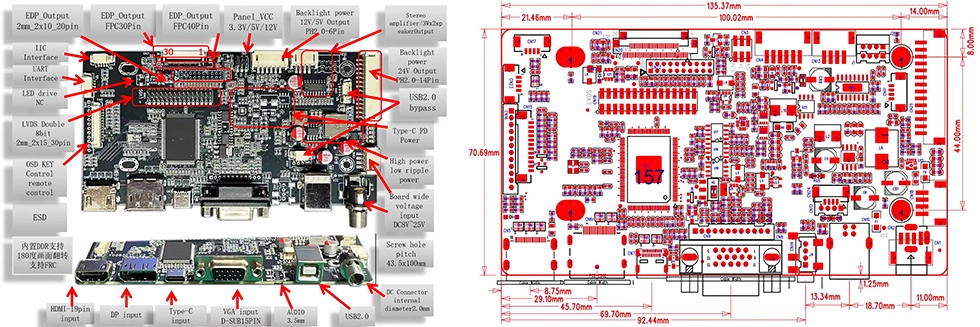

ຂະໜາດ

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15 Pin LVDS Output Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

FFC-0.5mm-40pin eDP Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC(3.3/5/12V)
19	VCC(3.3/5/12V)	20	VCC(3.3/5/12V)
21	VCC(3.3/5/12V)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_EN
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

FFC-0.5mm-30pin eDP Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC(3.3/5/12V)
13	VCC(3.3/5/12V)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_EN
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 Pin eDP Output Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

ການໂຕ້ຕອບໄຟຫຼັງ PH2.0mm-6PIN

ປັກໝຸດ	ສັນຍານ
1	GND
2	GND
3	PWM/Vadj
4	ເປີດ/ປິດ
5	+12V/5V
6	+12V/5V

ເປັນຫຍັງເລືອກ US

ການສະຫນອງຮາດແວແມ່ນພຽງແຕ່ພື້ນຖານ; ການບໍລິການແມ່ນການຮັບປະກັນຄວາມສໍາເລັດໃນໄລຍະຍາວ. SKY-TDM ມຸ່ງຫມັ້ນທີ່ຈະເລັ່ງການເປີດຕົວໂຄງການຂອງທ່ານແລະແກ້ໄຂສິ່ງທ້າທາຍໃນຕ່ອງໂສ້ການສະຫນອງຂອງທ່ານຢ່າງສົມບູນ. ພວກເຮົາສະຫນອງການສະຫນັບສະຫນູນຫຼັກຕໍ່ໄປນີ້:

- ວົງຈອນຊີວິດຜະລິດຕະພັນຍາວ:ຄວາມສາມາດໃນການຜະລິດມະຫາຊົນທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.

- ສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ສົມບູນແບບ:ການຊ່ວຍເຫຼືອກັບການທົດສອບຄວາມເຂົ້າກັນໄດ້ຂອງ LCD ແລະສາຍສັນຍານທີ່ກໍາຫນົດເອງ.

- ຮູບແບບການຜະລິດແບບຍືດຫຍຸ່ນ:MOQ ຕ່ໍາ (ຈໍານວນຄໍາສັ່ງຕໍາ່ສຸດທີ່) ແລະການຕອບສະຫນອງດ້ານວິຊາການຢ່າງໄວວາ.

- All-in-One Display Solutions:ຈໍສຳຜັດ ແລະ ແຜງ LCD ສົ່ງເປັນຊຸດທີ່ກົງກັນເພື່ອຕອບສະໜອງຄວາມຕ້ອງການທີ່ຫຼາກຫຼາຍ.

FAQ

Q1: ນີ້ HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Board ຮອງຮັບທັງ LVDS ແລະ eDP ສະແດງບໍ?

A: ແມ່ນແລ້ວ. ມັນເຂົ້າກັນໄດ້ກັບແຜງ LCD TFT ລະດັບອຸດສາຫະກໍາທີ່ມີການໂຕ້ຕອບ LVDS ຫຼື eDP. ພວກເຮົາສາມາດແນະນໍາຕົວເຊື່ອມຕໍ່ແລະເຟີມແວທີ່ເຫມາະສົມໂດຍອີງໃສ່ຮູບແບບແຜງສະເພາະຂອງທ່ານ.

Q2: ອິນເຕີເຟດການປ້ອນຂໍ້ມູນວິດີໂອໃດທີ່ຮອງຮັບ?

A: ຄະນະກໍາມະການສະຫນັບສະຫນູນHDMI, DisplayPort, VGA, ແລະ USB Type-C(ດ້ວຍ DP Alt Mode), ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ຢ່າງກວ້າງຂວາງກັບຄອມພິວເຕີອຸດສາຫະກໍາຕ່າງໆ ແລະລະບົບຝັງຕົວ.

Q3: ເຟີມແວສາມາດປັບແຕ່ງໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາໃຫ້ບໍລິການປັບແຕ່ງເຟີມແວທີ່ສົມບູນແບບ, ລວມທັງການປັບເວລາ, ການຕັ້ງຄ່າ EDID (Extended Display Identification Data), ການປັບແຕ່ງໂລໂກ້ຂອງບູດ, ແລະການເພີ່ມປະສິດທິພາບພາລາມິເຕີຂອງແຜງ.

Q4: ແຮງດັນ input ປະຕິບັດງານຂອງກະດານແມ່ນຫຍັງ?

A: ກະດານຄວບຄຸມສະຫນັບສະຫນູນລະດັບການປ້ອນຂໍ້ມູນ DC ກວ້າງຂອງ8V ຫາ 25V, ເຮັດໃຫ້ມັນເຫມາະສົມກັບລະບົບການສະຫນອງພະລັງງານອຸດສາຫະກໍາທັງ 12V ແລະ 24V ຢ່າງສົມບູນ.

Q5: ທ່ານສາມາດສະຫນອງສາຍເຊື່ອມຕໍ່ທີ່ກົງກັນໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາຜະລິດສາຍ LVDS ທີ່ປັບແຕ່ງເອງ, ສາຍ eDP FPC, ສາຍ backlight, ແລະສາຍສາຍໄຟເພື່ອຮັບປະກັນການເຊື່ອມໂຍງ plug-and-play ສໍາລັບລູກຄ້າຂອງພວກເຮົາ.

Q6: ທ່ານໃຫ້ບໍລິການ OEM ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນັບສະຫນູນການພິມໂລໂກ້ PCB silkscreen, ການປັບແຕ່ງເຟີມແວ, ການດັດແປງຕົວເຊື່ອມຕໍ່, ການປະກອບສາຍ, ແລະການບໍລິການພັດທະນາ ODM ຄົບຖ້ວນ.

Q7: ຄວາມລະອຽດສູງສຸດທີ່ສະຫນັບສະຫນູນໂດຍ LVDS ແລະ eDP ຜົນໄດ້ຮັບແມ່ນຫຍັງ?

A: ຜົນຜະລິດ LVDS ສະຫນັບສະຫນູນເຖິງ1920×1080 @ 60Hz(ສອງຊ່ອງ 8-bit). ຜົນຜະລິດ eDP ສະຫນັບສະຫນູນເຖິງ3840×2160 @ 60Hz(4K UHD), ຂຶ້ນກັບສະເພາະແຜງ ແລະຄຸນນະພາບສາຍ. ສໍາລັບຄໍາຮ້ອງສະຫມັກ 4K, ພວກເຮົາແນະນໍາໃຫ້ໃຊ້ການໂຕ້ຕອບ eDP ສໍາລັບແບນວິດທີ່ດີທີ່ສຸດ.

ຄໍາຖາມທີ 8: ກະດານນີ້ສາມາດຮອງຮັບການວາງທິດທາງການສະແດງຮູບແບບຮູບຄົນໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ກະດານຮອງຮັບການຫມຸນຮູບ 180° ຜ່ານການຕັ້ງຄ່າເຟີມແວ. ສຳລັບການຫມຸນ 90°/270° (ໂໝດຮູບຄົນ), ພວກເຮົາສາມາດປັບແຕ່ງເຟີມແວໄດ້ຕາມຄວາມຕ້ອງການຂອງແຜງ ແລະແອັບພລິເຄຊັນຂອງທ່ານ. ກະລຸນາລະບຸຄວາມຕ້ອງການປະຖົມນິເທດຂອງທ່ານໃນເວລາວາງຄໍາສັ່ງ

ຕິດຕໍ່ພວກເຮົາ

ຊອກຫາທີ່ເຊື່ອຖືໄດ້HDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD Boardສໍາລັບໂຄງການການສະແດງທີ່ຝັງຂອງທ່ານຕໍ່ໄປ?

ເພື່ອແນະນໍາການແກ້ໄຂທີ່ເຫມາະສົມທີ່ສຸດ, ກະລຸນາໃຫ້ຂໍ້ມູນຕໍ່ໄປນີ້ໃນເວລາເຮັດການສອບຖາມ:

- ຈໍານວນຕົວແບບຂອງແຜງ LCD

- ອິນເຕີເຟດການປ້ອນຂໍ້ມູນວິດີໂອທີ່ຕ້ອງການ (HDMI, DP, VGA, ຫຼື USB Type-C)

- ແຮງດັນໄຟຟ້າຂາເຂົ້າ

- ຄວາມຕ້ອງການ Backlight

- ຄາດຄະເນປະລິມານປະຈໍາປີ

- ຄວາມຕ້ອງການການປັບແຕ່ງ OEM ຫຼື firmware

ທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະທົບທວນຂໍ້ກໍາຫນົດຂອງທ່ານແລະສະຫນອງການແກ້ໄຂທີ່ເຫມາະສົມ, ຄໍາແນະນໍາດ້ານວິຊາການ, ແລະວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງເຮັດວຽກ.
