2-HDMI ກັບ LVDS TTL Interface AD Board

SKY-TDM ຂອງ 2-HDMI ກັບ LVDS TTL Interface AD Board ຖືກອອກແບບມາສໍາລັບການລວມ TFT LCD ອຸດສາຫະກໍາ, ສະຫນັບສະຫນູນການປ້ອນຂໍ້ມູນ HDMI ສອງກັບ LVDS ແລະ TTL ຜົນໄດ້ຮັບການສະແດງ. ມັນສະຫນອງການປຸງແຕ່ງຮູບພາບທີ່ຫມັ້ນຄົງ, ຄວາມເຂົ້າກັນໄດ້ຢ່າງກວ້າງຂວາງ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວສໍາລັບອັດຕະໂນມັດອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, kiosks ການບໍລິການຕົນເອງ, ລະບົບການຂົນສົ່ງ, ແລະການແກ້ໄຂການສະແດງຜົນທີ່ຝັງໄວ້. ໃນຖານະເປັນການແກ້ໄຂມູນຄ່າເພີ່ມຈາກໂຮງງານຜະລິດຫນ້າຈໍສໍາຜັດຂອງພວກເຮົາ, ກະດານຄວບຄຸມນີ້ເຮັດໃຫ້ການເຊື່ອມໂຍງ LCD ງ່າຍໃນຂະນະທີ່ຫຼຸດຜ່ອນເວລາໃນການພັດທະນາແລະຄ່າໃຊ້ຈ່າຍໃນໂຄງການ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ອຸປະກອນອຸດສາຫະກໍາທີ່ທັນສະໄຫມຮຽກຮ້ອງໃຫ້ມີການໂຕ້ຕອບການສະແດງທີ່ຍືດຫຍຸ່ນ, ຄຸນນະພາບຮູບພາບທີ່ດີເລີດ, ແລະວົງຈອນຊີວິດຜະລິດຕະພັນຍາວ. ຂອງພວກເຮົາ2-HDMI ກັບ LVDS TTL Interface AD Boardໄດ້ຖືກພັດທະນາໂດຍສະເພາະສໍາລັບຜູ້ຜະລິດອຸປະກອນ OEM ທີ່ຕ້ອງການເຊື່ອມຕໍ່ແຫຼ່ງສັນຍານ HDMI ກັບແຜງ TFT LCD ອຸດສາຫະກໍາ.

ສະຫນັບສະຫນູນການປ້ອນຂໍ້ມູນວິດີໂອ HDMI ຄູ່, ກະດານຄວບຄຸມການແປງສັນຍານດິຈິຕອນເຂົ້າໄປໃນການໂຕ້ຕອບ LVDS ຫຼື TTL, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບລະດັບຄວາມກ້ວາງຂອງແຜງ LCD ຈາກຜູ້ຜະລິດຫຼາຍ. ບໍ່ວ່າທ່ານກໍາລັງປັບປຸງຈໍສະແດງຜົນທີ່ມີຢູ່ແລ້ວຫຼືພັດທະນາລະບົບຝັງຕົວໃຫມ່, ກະດານຄວບຄຸມນີ້ສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້ແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍ.

ບໍ່ເຫມືອນກັບກະດານສະແດງຂອງຜູ້ບໍລິໂພກ, ມັນຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບການດໍາເນີນງານອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງດ້ວຍການປະຕິບັດທີ່ຫມັ້ນຄົງ, ຄຸນລັກສະນະ EMC ທີ່ດີເລີດ, ແລະການມີສ່ວນປະກອບໃນໄລຍະຍາວ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

ການປ້ອນຂໍ້ມູນ HDMI ຄູ່:ຮອງຮັບການສະຫຼັບລະຫວ່າງສອງແຫຼ່ງສັນຍານ HDMI, ເພີ່ມຄວາມຍືດຫຍຸ່ນຂອງລະບົບຢ່າງຫຼວງຫຼາຍ.

Dual LVDS & TTL Output:ຮອງຮັບທັງ LVDS ແລະ RGB TTL (Parallel RGB) ແຜງ LCD, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການອອກແບບໃຫມ່ຂອງຮາດແວ.

ຄວາມເຂົ້າກັນໄດ້ຂອງ LCD ຢ່າງກວ້າງຂວາງ:ເຂົ້າກັນໄດ້ກັບແຜງ TFT LCD ອຸດສາຫະກໍາຕັ້ງແຕ່ 7 ຫາ 32 ນິ້ວ (ສາມາດປັບແຕ່ງໄດ້ໂດຍອີງໃສ່ຄຸນລັກສະນະສະເພາະຂອງແຜງ).

ຄຸນນະພາບຮູບພາບທີ່ດີກວ່າ:ຄຸນນະສົມບັດການປະມວນຜົນຮູບພາບ HD, ການລົບກວນສັນຍານຕ່ໍາ, ປະສິດທິພາບສີທີ່ຫມັ້ນຄົງ, ແລະເວລາຕອບສະຫນອງໄວ.

ການອອກແບບລະດັບອຸດສາຫະກຳ:ວິສະວະກໍາສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາ harsh ແລະຢ່າງຕໍ່ເນື່ອງ, ການດໍາເນີນງານໃນໄລຍະຍາວ.

ການຕັ້ງຄ່າເຟີມແວແບບຍືດຫຍຸ່ນ:ສະຫນັບສະຫນູນການພັດທະນາເຟີມແວທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ຄວາມລະອຽດ LCD, ຕົວກໍານົດເວລາ, ຄໍານິຍາມການໂຕ້ຕອບ, ແລະຄວາມຕ້ອງການຂອງລູກຄ້າສະເພາະ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ເຫມາະສໍາລັບອັດຕະໂນມັດອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, kiosks ການບໍລິການຕົນເອງ, ປ້າຍດິຈິຕອນ, ແລະການສະແດງຝັງ, ກະດານນີ້ຕອບສະຫນອງມາດຕະຖານຄວາມຕ້ອງການຂອງອຸດສາຫະກໍາເຫຼົ່ານີ້ flawlessly.

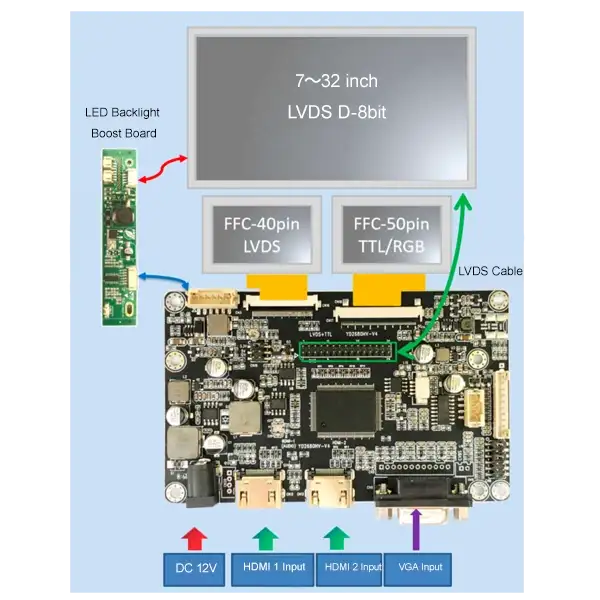

2-HDMI to LVDS TTL Interface AD Board product view

ສ້າງຂຶ້ນເພື່ອທົນທານຕໍ່ຄວາມຕ້ອງການໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາ, ກະດານນີ້ມີລັກສະນະກ້າວຫນ້າທາງດ້ານສັນຍານແລະການປ້ອງກັນແຮງດັນ. ມັນປະສິດທິຜົນກໍາຈັດການລົບກວນສັນຍານແລະການສະແດງຄວາມບໍ່ສະຖຽນລະພາບ, ຮັບປະກັນການປະຕິບັດທີ່ບໍ່ມີຂໍ້ບົກພ່ອງເຖິງແມ່ນວ່າຢູ່ໃນສະພາບທີ່ສັບສົນທີ່ສຸດ.

ເປັນຫຍັງເລືອກພວກເຮົາສະແດງການແກ້ໄຂ?

ບໍ່ເຫມືອນກັບຜູ້ສະຫນອງກະດານຄວບຄຸມທີ່ພຽງແຕ່ສະຫນອງອົງປະກອບເອເລັກໂຕຣນິກ, ພວກເຮົາເປັນຜູ້ຜະລິດຫນ້າຈໍສໍາຜັດມືອາຊີບທີ່ອຸທິດຕົນເພື່ອສະຫນອງການບໍລິການປະສົມປະສານການສະແດງຜົນຢ່າງສົມບູນ. ຄວາມສາມາດຫຼັກຂອງພວກເຮົາລວມມີ:

One-Stop Display Solutions

ພວກເຮົາຊ່ວຍໃນການເລືອກ LCD ຊັ້ນອຸດສາຫະກໍາທີ່ເຫມາະສົມ, ປັບແຕ່ງຫນ້າຈໍສໍາພັດ capacitive ຫຼືຕ້ານທານ, ກໍານົດກະດານຄວບຄຸມ LCD, ສະຫນອງການຜູກມັດ optical ສໍາລັບໂມດູນ LCD, ປັບແຕ່ງແກ້ວປົກຫຸ້ມ, ແລະການສະຫນອງການຈັບຄູ່ສາຍເຊື່ອມຕໍ່ເຊື່ອມຕໍ່ LCD. ອັນນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຊັບຊ້ອນການຈັດຫາຂອງທ່ານຢ່າງຫຼວງຫຼາຍ ແລະຫຼຸດວົງຈອນການພັດທະນາຜະລິດຕະພັນຂອງທ່ານຢ່າງມີປະສິດທິພາບ.

ສະຫນັບສະຫນູນວິສະວະກໍາທີ່ກໍາຫນົດເອງ

ພວກເຮົາສະເຫນີທາງເລືອກການປັບແຕ່ງທີ່ສົມບູນແບບ, ລວມທັງການຕັ້ງຄ່າຄວາມລະອຽດ LCD, ການສ້າງແຜນທີ່ pin LVDS, ການປັບເວລາ TTL, ການເພີ່ມປະສິດທິພາບເຟີມແວ, ການຄວບຄຸມແສງ backlight ແລະຄວາມສະຫວ່າງ, ພາສາເມນູ OSD, ການປັບແຕ່ງໂລໂກ້ເລີ່ມຕົ້ນ, ຄໍານິຍາມ pin ສາຍ, ການປັບແຕ່ງປະເພດຕົວເຊື່ອມຕໍ່, ແລະຄວາມຕ້ອງການໂຄງສ້າງການຕິດຕັ້ງກົນຈັກ. ພວກເຮົາມີຄວາມສົນໃຈສູງໃນການຮ່ວມມືກັບລູກຄ້າໃນໂຄງການ OEM ແລະ ODM.

ຄຸນະພາບທີ່ທ່ານສາມາດໄວ້ວາງໃຈໄດ້

ໃນຖານະເປັນໂຮງງານຜະລິດຫນ້າຈໍສໍາຜັດມືອາຊີບ, ພວກເຮົາປະສົມປະສານການຄຸ້ມຄອງຄຸນນະພາບຢ່າງເຂັ້ມງວດເຂົ້າໄປໃນທຸກຂັ້ນຕອນຂອງຂະບວນການຜະລິດຂອງພວກເຮົາ. ການຢັ້ງຢືນລະບົບການຜະລິດຂອງພວກເຮົາປະກອບມີISO 9001ລະບົບການຄຸ້ມຄອງຄຸນນະພາບ,ISO 13485ລະບົບການຄຸ້ມຄອງຄຸນນະພາບອຸປະກອນທາງການແພດ, ແລະIATF 16949ລະບົບການຄຸ້ມຄອງຄຸນນະພາບລົດຍົນ. ທຸກໆກະດານຄວບຄຸມໄດ້ຮັບການທົດສອບການເຮັດວຽກຢ່າງເຂັ້ມງວດກ່ອນການຂົນສົ່ງເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະຄວາມເຂົ້າກັນໄດ້ຢ່າງສົມບູນກັບແຜງສະແດງຜົນຂອງລູກຄ້າຂອງພວກເຮົາ.

ຂໍ້ໄດ້ປຽບດ້ານວິຊາການ

ຄຸນສົມບັດ	ຜົນປະໂຫຍດ
ຊ່ອງສຽບ HDMI ຄູ່	ການເລືອກແຫຼ່ງວິດີໂອແບບຍືດຫຍຸ່ນ
ຜົນອອກມາຈາກ LVDS ແລະ TTL	ສະຫນັບສະຫນູນປະເພດການໂຕ້ຕອບ LCD ຫຼາຍ
ອົງປະກອບອຸດສາຫະກໍາ	ຊີວິດການບໍລິການຍາວ
ການປະມວນຜົນສັນຍານທີ່ຫມັ້ນຄົງ	ຮູບພາບທີ່ຊັດເຈນທີ່ມີການແຊກແຊງຫນ້ອຍທີ່ສຸດ
ການປັບແຕ່ງເຟີມແວ	ກົງກັບແຜງ LCD ທີ່ແຕກຕ່າງກັນ
ການອອກແບບ PCB ຫນາແຫນ້ນ	ການເຊື່ອມໂຍງງ່າຍເຂົ້າໄປໃນອຸປະກອນຝັງ
ການສະຫນອງໃນໄລຍະຍາວ	ເຫມາະສໍາລັບການຄຸ້ມຄອງວົງຈອນຊີວິດອຸດສາຫະກໍາ

ຂະໜາດຜະລິດຕະພັນ

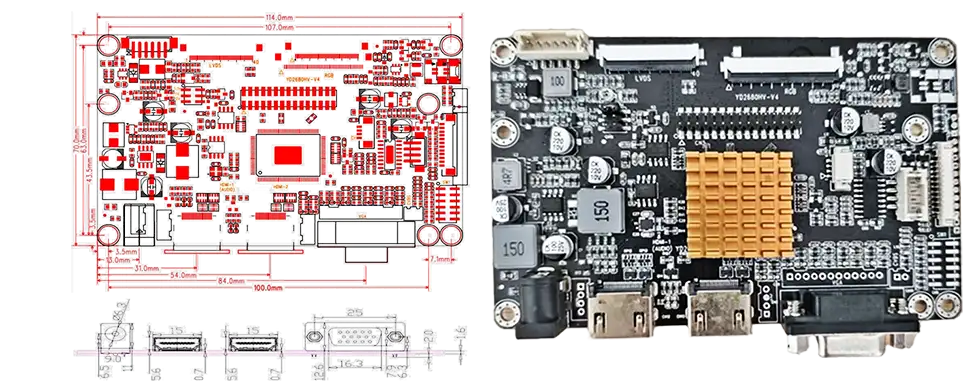

2-HDMI to LVDS TTL Interface AD Board dimensions and mechanical drawing

JST 2x15 Pin LVDS Input Interface

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCC(3.3/5V)	2	VCC(3.3/5V)
3	VCC(3.3/5V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

ການໂຕ້ຕອບ LVDS FFC 40 PIN 0.5 ມມ

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	VCOM	2	DVCC
3	DVCC	4	NC
5	ຣີເຊັດ	6	ຢືນຢູ່
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	NC	24	NC
25	GND	26	NC
27	DIMO	28	DITHER
29	AVDD	30	GND
31	LED-	32	LED-
33	LR	34	UD
35	VGL	36	CABC1
37	CanC0	38	VGH
39	LED+	40	LED+

ການໂຕ້ຕອບ TTL FFC 50 PIN T-CON

ປັກໝຸດ	ສັນຍານ	ປັກໝຸດ	ສັນຍານ
1	LED+	2	LED+
3	LED-	4	LED-
5	GND	6	ວີຄອມ
7	DVDD (3.3/5V)	8	ໂໝດ
9	DE	10	VS
11	HS	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	ຣີເຊັດ
45	ປອ	46	ວີຄອມ
47	NC	48	NC
49	NC	50	NC

ການໂຕ້ຕອບໄຟຫຼັງ PH2.0mm-6PIN

ປັກໝຸດ	ສັນຍານ
1	GND
2	GND
3	ວາດ
4	ເປີດ/ປິດ
5	5V/12V(ປະເພດ)
6	5V/12V(ປະເພດ)

ເປັນຫຍັງລູກຄ້າ OEM ເລືອກນີ້ 2-HDMI ກັບ LVDS TTL Interface AD Board

ໂຄງການອຸດສາຫະກໍາຈໍານວນຫຼາຍລົ້ມເຫລວເນື່ອງຈາກບັນຫາຄວາມເຂົ້າກັນໄດ້ລະຫວ່າງກະດານ LCD, ຫນ້າຈໍສໍາຜັດ, ສາຍເຄເບີນ, ເຟີມແວແລະກະດານຄວບຄຸມ. ພວກເຮົາຊ່ວຍກໍາຈັດຄວາມສ່ຽງເຫຼົ່ານີ້ໂດຍການໃຫ້ບໍລິການຕໍ່ໄປນີ້:

- ການແກ້ໄຂການສະແດງທີ່ສົມບູນແບບ

- ການຕັ້ງຄ່າກໍານົດເວລາ LCD

- ການກວດສອບການໂຕ້ຕອບ

- ສໍາພັດການທົດສອບຄວາມເຂົ້າກັນໄດ້

- ການມີຜະລິດຕະພັນໃນໄລຍະຍາວ

- ສະຫນັບສະຫນູນວິສະວະກໍາຕະຫຼອດຊີວິດໂຄງການຂອງທ່ານ

ການບໍລິການທີ່ສົມບູນແບບເຫຼົ່ານີ້ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຜະລິດຕະພັນຂອງທ່ານຢ່າງສົມບູນ. ແທນທີ່ຈະເປັນແຫຼ່ງທີ່ມາຂອງອົງປະກອບສ່ວນບຸກຄົນ, ລູກຄ້າໄດ້ຮັບການແກ້ໄຂການສະແດງຜົນທີ່ໄດ້ຮັບການຢັ້ງຢືນຢ່າງສົມບູນ. ນີ້ບໍ່ພຽງແຕ່ຊ່ວຍປະຢັດວິສະວະກໍາທີ່ມີຄຸນຄ່າແລະເວລາ R & D, ແຕ່ຍັງຫຼຸດຜ່ອນຄວາມສ່ຽງດ້ານການພັດທະນາຢ່າງຫຼວງຫຼາຍ.

FAQ

Q1: ແຜງ LCD ໃດທີ່ຮອງຮັບ 2-HDMI ກັບ LVDS TTL Interface AD Board?

A: ນີ້ 2-HDMI ກັບ LVDS TTL Interface AD Board ສາມາດ configured ເພື່ອສະຫນັບສະຫນູນລະດັບຄວາມກ້ວາງຂອງ TFT LCD panels ອຸດສາຫະກໍາທີ່ມີການໂຕ້ຕອບ LVDS ຫຼື TTL. ກະລຸນາໃຫ້ຈໍານວນຕົວແບບ LCD ຂອງທ່ານສໍາລັບການກວດສອບຄວາມເຂົ້າກັນໄດ້.

Q2: ເຟີມແວສາມາດປັບແຕ່ງໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນອງເຟີມແວທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ຄວາມລະອຽດ LCD ຂອງທ່ານ, ຕົວກໍານົດເວລາ, ຄໍານິຍາມການໂຕ້ຕອບ, ແລະຄວາມຕ້ອງການສະເພາະຄໍາຮ້ອງສະຫມັກ.

Q3: ໂລໂກ້ເລີ່ມຕົ້ນຫຼືເມນູ OSD (ຈໍສະແດງຜົນ) ສາມາດປັບແຕ່ງໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ສໍາລັບໂຄງການ OEM, ພວກເຮົາສະຫນັບສະຫນູນການປັບແຕ່ງໂລໂກ້ບູດ, ການຕັ້ງຄ່າຫຼາຍພາສາ, ຟັງຊັນ OSD, ແລະຕົວກໍານົດການສະແດງຕ່າງໆ.

Q4: ມັນເຫມາະສົມສໍາລັບການດໍາເນີນງານອຸດສາຫະກໍາ 24/7?

A: ແມ່ນແລ້ວ. ກະດານໄດ້ຖືກອອກແບບດ້ວຍອົງປະກອບລະດັບອຸດສາຫະກໍາ, ໂດຍສະເພາະແມ່ນການກໍ່ສ້າງສໍາລັບໄລຍະຍາວ, ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນສະພາບແວດລ້ອມທີ່ຕ້ອງການ.

Q5: ທ່ານສາມາດສະຫນອງການປະກອບການສະແດງທີ່ສົມບູນບໍ?

A: ຢ່າງແທ້ຈິງ. ພວກເຮົາສາມາດສະຫນອງການແກ້ໄຂຄົບຖ້ວນສົມບູນການຢຸດດຽວທີ່ປະກອບມີກະດານ LCD, ຫນ້າຈໍສໍາພັດ, ຄະນະຄວບຄຸມ, ສາຍ, ການເຊື່ອມຕໍ່ optical ແລະການເຊື່ອມໂຍງກົນຈັກ.

Q6: ທ່ານສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການບໍ?

A: ແມ່ນແລ້ວ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາຊ່ວຍໃນການຈັບຄູ່ LCD, ການພັດທະນາເຟີມແວ, ການຕັ້ງຄ່າການໂຕ້ຕອບ, ແລະການເຊື່ອມໂຍງໂຄງການ.

ຮັບການແກ້ໄຂການສະແດງຜົນແບບກຳນົດເອງ

ຊອກຫາກະດານຄວບຄຸມ HDMI ກັບ LVDS/TTL LCD ທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການຕໍ່ໄປຂອງທ່ານບໍ?

ທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະຊ່ວຍໃຫ້ທ່ານຈັບຄູ່ກະດານຄວບຄຸມທີ່ເຫມາະສົມທີ່ສຸດຢ່າງໄວວາແລະກໍາຫນົດຄ່າເຟີມແວ, ສະຫນອງການແກ້ໄຂການສະແດງຜົນທີ່ສົມບູນແບບທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານໂດຍສະເພາະ. ໂດຍການລວມເອົາແຜງ LCD ຊັ້ນອຸດສາຫະກໍາ, ຫນ້າຈໍສໍາຜັດ, ກະດານຄວບຄຸມ, ການເຊື່ອມ optical, ແລະການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາ OEM ເຂົ້າໄປໃນລະບົບຕ່ອງໂສ້ການສະຫນອງດຽວ, ພວກເຮົາອຸທິດຕົນເພື່ອຊ່ວຍໃຫ້ລູກຄ້າຫຼຸດຜ່ອນວົງຈອນການພັດທະນາ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການເຊື່ອມໂຍງ, ແລະເລັ່ງເວລາໃນການຕະຫຼາດ.
