ເມື່ອເລືອກແຜງສໍາຜັດ capacitive ສໍາລັບອຸປະກອນອຸດສາຫະກໍາໃນມື້ນີ້, ຈຸດສຸມຕົ້ນຕໍແມ່ນປົກກະຕິແລ້ວກ່ຽວກັບຂະຫນາດຫນ້າຈໍ, ຈຸດສໍາພັດ, ແກ້ວປົກຫຸ້ມ, ແລະ lamination optical. ຢ່າງໃດກໍຕາມ, ຫນຶ່ງໃນ spec ດ້ານວິຊາການທີ່ສໍາຄັນບໍ່ຄວນຈະຖືກລະເລີຍ: ການໂຕ້ຕອບສັນຍານສໍາພັດ.
ຄວາມແຕກຕ່າງທີ່ແທ້ຈິງລະຫວ່າງ USB ແລະ I²C ສໍາລັບແຜງສໍາຜັດແບບ capacitive ອຸດສາຫະກໍາແມ່ນຫຍັງ? ແລະສໍາຄັນກວ່ານັ້ນ, ທ່ານຄວນເລືອກການໂຕ້ຕອບທີ່ເຫມາະສົມສໍາລັບໂຄງການຂອງທ່ານແນວໃດ?
ສໍາລັບລູກຄ້າ OEM ແລະ ODM, ທາງເລືອກສ່ວນໃຫຍ່ແມ່ນຂຶ້ນກັບລະບົບເຈົ້າພາບ, ສະຖາປັດຕະຍະກໍາຄວບຄຸມ, ສະພາບແວດລ້ອມຊອບແວ, ແລະການອອກແບບກົນຈັກ.
SKY-TDM ສະເໜີແຜງສໍາຜັດແບບ capacitive ທີ່ກໍາຫນົດເອງສໍາລັບ HMIs ອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, ລະບົບຝັງຕົວ, terminals ອັດສະລິຍະ, ແລະຄໍາຮ້ອງສະຫມັກອັດຕະໂນມັດ, ສະຫນັບສະຫນູນ USB, I²C, ແລະທາງເລືອກໃນການໂຕ້ຕອບອື່ນໆ.
ມັນສົ່ງຂໍ້ມູນການສໍາພັດກັບລະບົບໂຮດໂດຍໃຊ້ໂປໂຕຄອນການສື່ສານ USB. ເນື່ອງຈາກ USB ແມ່ນຫນຶ່ງໃນສ່ວນຕິດຕໍ່ກັນທົ່ວໄປທີ່ສຸດ, ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບການເຊື່ອມຕໍ່ກັບ PCs ອຸດສາຫະກໍາ, Windows / Linux / Android platforms, kiosks ການບໍລິການຕົນເອງ, ການສະແດງການຄ້າ, ແລະຄອມພິວເຕີຝັງ.
ປະໂຫຍດທີ່ໃຫຍ່ທີ່ສຸດຂອງ USB ແມ່ນຄວາມສະດວກຂອງມັນ. ທີມງານພັດທະນາສາມາດເຊື່ອມຕໍ່ແຜງສໍາຜັດກັບລະບົບເຈົ້າພາບໄດ້ຢ່າງງ່າຍດາຍໂດຍບໍ່ມີການອອກແບບວົງຈອນການສື່ສານທີ່ອຸທິດຕົນໃນ PCB ຕົ້ນຕໍ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນເວລາໃນການພັດທະນາຜະລິດຕະພັນຢ່າງຫຼວງຫຼາຍ.
I²C ແມ່ນການໂຕ້ຕອບການສື່ສານ serial ທົ່ວໄປໃນລະບົບຝັງ.
ແຜງສໍາຜັດ I²C ຕິດຕໍ່ສື່ສານໂດຍກົງກັບ microcontrollers ຫຼືໂປເຊດເຊີຜ່ານ I²C bus, ເຮັດໃຫ້ພວກມັນເຫມາະສົມສໍາລັບການອອກແບບຮາດແວທີ່ກໍາຫນົດເອງ.
ຕົວຢ່າງເຊັ່ນ, ຖ້າໂຄງການອຸດສາຫະກໍາມີກະດານຄວບຄຸມຕົ້ນຕໍແລ້ວ, ມັນມັກຈະຕ້ອງການເຊື່ອມຕໍ່ຕົວຄວບຄຸມການສໍາພັດກັບໂປເຊດເຊີຜ່ານ I²C. ໃນກໍລະນີນີ້, I²C ເຮັດຫນ້າທີ່ເປັນສ່ວນຫນຶ່ງທີ່ແຍກອອກບໍ່ໄດ້ຂອງສະຖາປັດຕະຍະກໍາຮາດແວ, ບໍ່ພຽງແຕ່ອຸປະກອນພາຍນອກ.

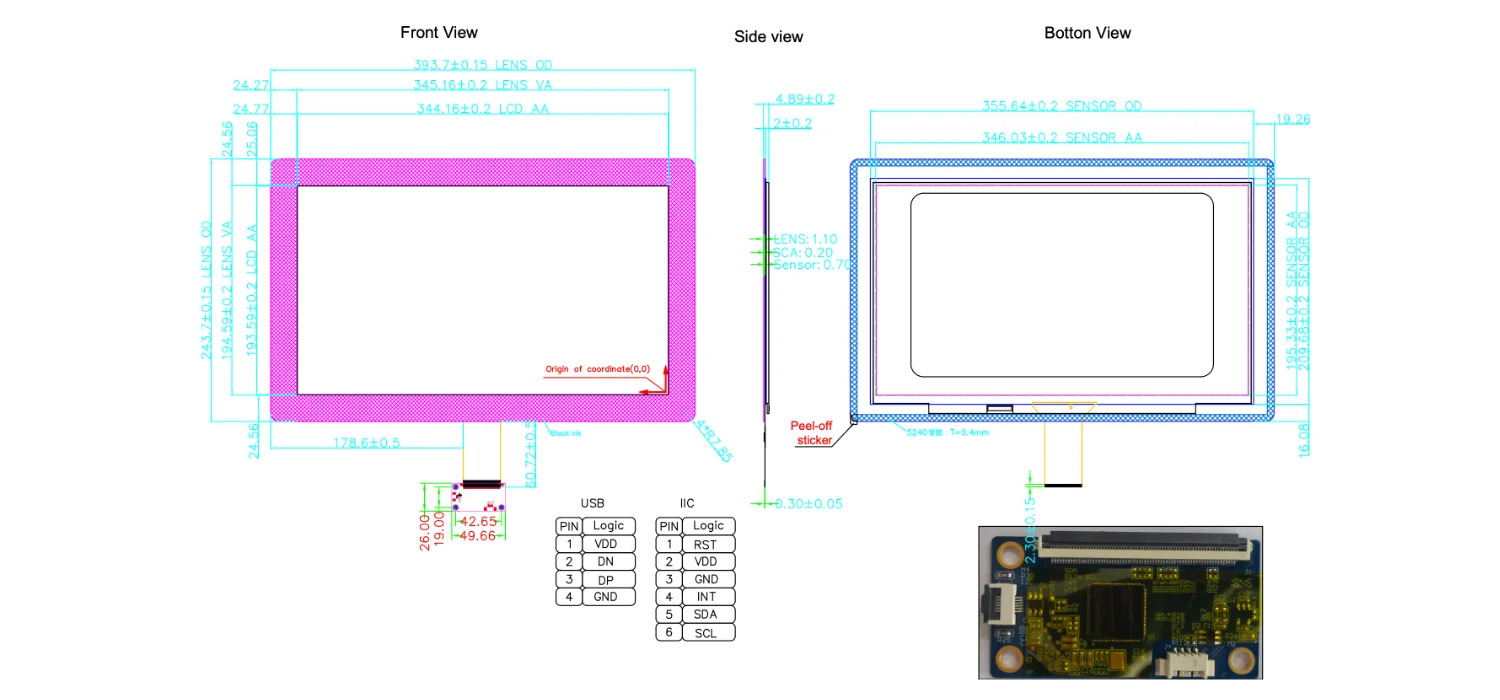

| ຄຸນສົມບັດ | USB Touch Panel | IIC Touch Panel |
| ວິທີການປະສົມປະສານ | ອຸປະກອນເສີມພາຍນອກ | ການສື່ສານຝັງ |
| PC ອຸດສາຫະກໍາ | ທີ່ດີເລີດ | ສະດວກໜ້ອຍ |
| ຝັງ MCU | ເປັນໄປໄດ້ | ທີ່ດີເລີດ |
| ຄວາມເຂົ້າກັນໄດ້ຂອງ OS | ໂດຍທົ່ວໄປແລ້ວສະດວກ | ຮຽກຮ້ອງໃຫ້ມີການເຊື່ອມໂຍງລະບົບ |
| ການພັດທະນາ | ໄວກວ່າສໍາລັບຫຼາຍໆໂຄງການທີ່ໃຊ້ PC | ຕ້ອງການການພັດທະນາຮາດແວ/ເຟີມແວ |
| ການເຊື່ອມໂຍງ PCB | ໜ້ອຍລົງ | ປະສົມປະສານສູງ |
| ຄໍາຮ້ອງສະຫມັກສາຍ | ມີຄວາມຍືດຫຍຸ່ນຫຼາຍຂຶ້ນ | ດີກວ່າເຫມາະສົມກັບການເຊື່ອມຕໍ່ສັ້ນ |
| ການປັບແຕ່ງຮາດແວ | ດີ | ທີ່ດີເລີດ |
| ການນໍາໃຊ້ປົກກະຕິ | HMI, kiosk, terminal ທີ່ອີງໃສ່ PC | ຝັງ HMI, ອຸປະກອນ custom |
ນີ້ແມ່ນວ່າເປັນຫຍັງຂະຫນາດກະດານສໍາພັດດຽວກັນອາດຈະມີຢູ່ໃນທັງສອງສະບັບ USB ແລະ IIC.
ເທກໂນໂລຍີສໍາຜັດອາດຈະຄ້າຍຄືກັນ, ແຕ່ວິທີການປະສົມປະສານຂອງລະບົບແມ່ນແຕກຕ່າງກັນ.
●ການລວມເຂົ້າກັນງ່າຍກວ່າ: ສໍາລັບລະບົບ HMI ອຸດສາຫະກໍາ, ແຜງສໍາຜັດ USB ຈະປະສົມປະສານໄດ້ງ່າຍກວ່າເນື່ອງຈາກແພລດຟອມໂຮສຮອງຮັບ USB ແລ້ວ.
●ຄວາມເຂົ້າກັນໄດ້ຂອງແພລດຟອມທີ່ດີເລີດ: ລະບົບປະຕິບັດການຫຼັກຢູ່ໃນຕະຫຼາດໂດຍພື້ນຖານແລ້ວຮອງຮັບ USB, ເຮັດໃຫ້ມັນເປັນສ່ວນຕິດຕໍ່ມາດຕະຖານສໍາລັບ Windows, Android ແລະ Linux.
● ເໝາະສຳລັບລະບົບ HMI ແບບສະແຕນອະໂລນ: ເມື່ອໃຊ້ຄອມພິວເຕີແບບດ່ຽວ ຫຼືເຄື່ອງຄອມພິວເຕີຝັງຕົວ, USB ໃຫ້ການເຊື່ອມຕໍ່ການສື່ສານທີ່ສະດວກ.
● ການພັດທະນາແບບເລັ່ງລັດ: ໃນໄລຍະຕົ້ນໆຂອງໂຄງການ, USB ອະນຸຍາດໃຫ້ມີການປະເມີນໄວກ່ຽວກັບຄວາມສາມາດໃຊ້ງານຂອງແຖບສໍາຜັດໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການພັດທະນາສ່ວນຕິດຕໍ່ສື່ສານສະເພາະກ່ອນ.
●ອອກແບບມາສໍາລັບການລວມຕົວ: ເມື່ອແຜງສໍາຜັດຖືກປະສົມປະສານໂດຍກົງເຂົ້າໃນລະບົບຝັງຕົວ, ການໂຕ້ຕອບ I²C ແມ່ນທາງເລືອກທີ່ເຫມາະສົມທີ່ສຸດ.
●ສະຖາປັດຕະຍະກຳລົດເມແບບງ່າຍດາຍ: I²C ນຳໃຊ້ໂຄງສ້າງການສື່ສານສອງສາຍ, ເຊິ່ງມີຄວາມດຶງດູດໃຈສູງສຳລັບເຄື່ອງ PCBs ທີ່ຝັງໄວ້ດ້ວຍຊັບພະຍາກອນການໂຕ້ຕອບທີ່ຈຳກັດ.
● ການຄວບຄຸມຮາດແວທີ່ໃຫຍ່ກວ່າ: ສໍາລັບລູກຄ້າທີ່ພັດທະນາກະດານຄວບຄຸມ ແລະເຟີມແວຂອງຕົນເອງຢ່າງເປັນເອກະລາດ, ການໂຕ້ຕອບ I²C ໃຫ້ການຄວບຄຸມຫຼາຍກວ່າສະຖາປັດຕະຍະກໍາການສື່ສານສໍາຜັດ.
●ທີ່ເຫມາະສົມສໍາລັບການປັບແຕ່ງອຸປະກອນ: I²C ເປັນປະໂຫຍດໂດຍສະເພາະສໍາລັບອຸປະກອນ OEM ທີ່ແຜງສໍາຜັດແລະກະດານຄວບຄຸມຕົ້ນຕໍໄດ້ຖືກອອກແບບ synchronously.
ການໂຕ້ຕອບທີ່ແຕກຕ່າງກັນສະເຫນີຂໍ້ໄດ້ປຽບທີ່ແຕກຕ່າງກັນ, ແລະບໍ່ມີການໂຕ້ຕອບການສໍາພັດດຽວເຫມາະກັບສະຖານະການ HMI ອຸດສາຫະກໍາທັງຫມົດ. ທ່ານສາມາດອ້າງອີງເຖິງຄໍາແນະນໍາຕໍ່ໄປນີ້:
● PCs ອຸດສາຫະກໍາ + Touch Panels: ໂດຍທົ່ວໄປແລ້ວ USB ເປັນທາງເລືອກທີ່ສະດວກກວ່າ.
●MCUs + Embedded Touch Panels: ໂດຍທົ່ວໄປແລ້ວ I²C ເປັນທາງເລືອກທີ່ດີທີ່ສຸດ.
●ກະດານຄວບຄຸມແບບກຳນົດເອງ: I²C ສະໜອງການລວມຮາດແວທີ່ເລິກເຊິ່ງກວ່າ.
● ການສ້າງຕົວແບບຢ່າງໄວ: USB ສາມາດເຮັດໃຫ້ການທົດສອບ ແລະ ການປະເມີນເບື້ອງຕົ້ນງ່າຍຂຶ້ນ.
●ການຜະລິດຂະໜາດໃຫຍ່: ທັງ USB ແລະ I²C ສາມາດໃຊ້ໄດ້; ການຕັດສິນໃຈຂັ້ນສຸດທ້າຍຄວນອີງໃສ່ສະຖາປັດຕະຍະກຳຂອງຮາດແວ ແລະຊອບແວ.

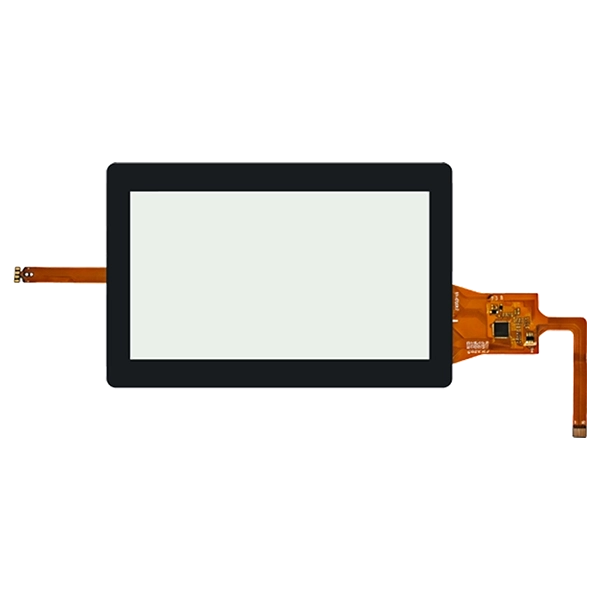

ປະຈຸບັນແຜງສໍາຜັດຂອງພວກເຮົາສະເຫນີຜະລິດຕະພັນແຜງສໍາຜັດແບບ capacitive USB/I²C ທີ່ຫຼາກຫຼາຍ, ກວມເອົາຂະຫນາດຫນ້າຈໍທີ່ແຕກຕ່າງກັນສໍາລັບ HMI ອຸດສາຫະກໍາແລະຄໍາຮ້ອງສະຫມັກຝັງ.
ນີ້ແມ່ນຄໍາຖາມທີ່ສໍາຄັນຫຼາຍ.
ໃນຂະນະທີ່ການໂຕ້ຕອບການສື່ສານມີຄວາມຮັບຜິດຊອບຕໍ່ການສົ່ງຂໍ້ມູນການສໍາພັດ, ປະສົບການສໍາຜັດໂດຍລວມແມ່ນຖືກກໍານົດໂດຍການປະສົມປະສານຂອງປັດໃຈຫຼາຍ. ຕົ້ນຕໍເຫຼົ່ານີ້ປະກອບມີ: ການອອກແບບເຊັນເຊີສໍາຜັດ, ໄອຊີສໍາຜັດ, ເຟີມແວ, ເສັ້ນທາງເຊັນເຊີ, ຄວາມຫນາຂອງແກ້ວປົກຫຸ້ມ, ການສະຫນັບສະຫນູນຖົງມື, ສະພາບແວດລ້ອມ EMI / ESD, ຂະບວນການ lamination optical, ແລະລະບົບເຈົ້າພາບ. ດັ່ງນັ້ນ, ການເລືອກລະຫວ່າງ USB ແລະ I²C ແມ່ນພຽງແຕ່ຂັ້ນຕອນຫນຶ່ງໃນການພັດທະນາແຜງສໍາຜັດອຸດສາຫະກໍາແລະບໍ່ມີຜົນກະທົບຕໍ່ການປະຕິບັດການສໍາຜັດ.
ໃນຕອນເລີ່ມຕົ້ນຂອງການອອກແບບໂຄງການ, ທ່ານສາມາດກໍານົດການໂຕ້ຕອບທີ່ເຫມາະສົມໂດຍອີງໃສ່ຫ້າຈຸດສໍາຄັນຕໍ່ໄປນີ້:
●ກວດເບິ່ງເວທີໂຮສ: ແຜງສໍາຜັດຈະເຊື່ອມຕໍ່ກັບ PC ອຸດສາຫະກໍາ, ເມນບອດ Android, ລະບົບ Linux, ຫຼື MCU ບໍ?
●ກວດເບິ່ງຕົວຄວບຄຸມຫຼັກ: ເມນບອດໃຫ້ການໂຕ້ຕອບ USB ຫຼື I²C ຢູ່ແລ້ວບໍ?
●ກວດເບິ່ງໂຄງສ້າງກົນຈັກ: ບ່ອນໃດຈະວາງຕົວຄວບຄຸມແຜງສໍາຜັດ? ສາຍ FPC ຫຼື ribbon ຄວນມີຄວາມຍາວເທົ່າໃດ? ຈະຕິດຕັ້ງຕົວເຊື່ອມຕໍ່ຢູ່ໃສ?
●ກວດເບິ່ງສະພາບແວດລ້ອມຂອງຊອບແວ: ທີມງານພັດທະນາມີໄດເວີ ຫຼື ເຟີມແວທີ່ຈຳເປັນແລ້ວບໍ?
●ກວດເບິ່ງແຜນການການຜະລິດ: ຖ້າຜະລິດຕະພັນກໍາລັງຈະເຂົ້າສູ່ການຜະລິດຈໍານວນຫລາຍ, ການເລືອກການໂຕ້ຕອບຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະອອກແບບ PCB ສຸດທ້າຍ.
ແຜງສໍາຜັດອຸດສາຫະກໍາແບບມືອາຊີບບໍ່ຄວນເລືອກໂດຍອີງໃສ່ຂະຫນາດຫນ້າຈໍເທົ່ານັ້ນ. ການແກ້ໄຂທີ່ສົມບູນຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາທີ່ສົມບູນແບບຂອງອົງປະກອບດັ່ງຕໍ່ໄປນີ້:
ເທກໂນໂລຍີສໍາພັດ → ເຊັນເຊີ → IC ຄວບຄຸມ → ການໂຕ້ຕອບ → ແກ້ວປົກຫຸ້ມ → FPC → ເຟີມແວ → ການປະສົມປະສານກົນຈັກ → ສະພາບແວດລ້ອມຄໍາຮ້ອງສະຫມັກ
ວິທີການລວມນີ້ແມ່ນສໍາຄັນໂດຍສະເພາະສໍາລັບອຸປະກອນອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, ລະບົບອັດຕະໂນມັດ, ແລະຜະລິດຕະພັນອື່ນໆທີ່ຖືກອອກແບບມາສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວ.
ດັ່ງນັ້ນ, ການໂຕ້ຕອບທີ່ເຫມາະສົມແມ່ນບໍ່ຈໍາເປັນຕ້ອງເປັນຫນຶ່ງທີ່ມີຂໍ້ກໍາຫນົດສູງສຸດ, ແຕ່ເປັນຫນຶ່ງທີ່ສາມາດໄດ້ຮັບການປະສົມປະສານທີ່ເຊື່ອຖືໄດ້ເຂົ້າໄປໃນຜະລິດຕະພັນທີ່ສົມບູນແບບຂອງລູກຄ້າ.
ຖ້າທ່ານກໍາລັງພັດທະນາ HMIs ອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, ລະບົບອັດຕະໂນມັດ, kiosks ການບໍລິການຕົນເອງ, ຫຼືຜະລິດຕະພັນຝັງ, ກະລຸນາສະຫນອງຂະຫນາດຫນ້າຈໍສໍາຜັດ, ເວທີເຈົ້າພາບ, ລະບົບປະຕິບັດການ, ຮູບແຕ້ມກົນຈັກ, ແລະຄວາມຕ້ອງການຂອງການໂຕ້ຕອບ.
SKY-TDMແຜງສໍາຜັດສາມາດແນະນໍາແຜງສໍາຜັດທີ່ເຫມາະສົມທີ່ສຸດແລະການຕັ້ງຄ່າການໂຕ້ຕອບສໍາລັບໂຄງການຂອງທ່ານ.
ຕິດຕໍ່ພວກເຮົາໃນມື້ນີ້ສໍາລັບການປັບ USB, I²C, ຫຼື USB ລວມ + I²C capacitive touch spanel solutions.
