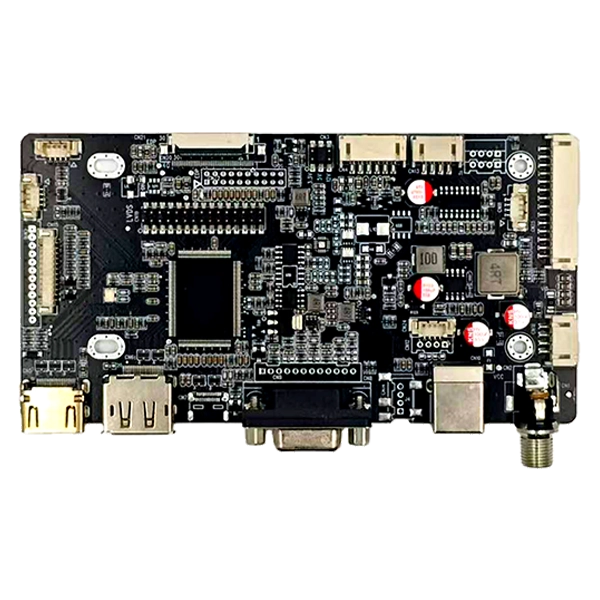

HDMI ແລະ DP ແລະ VGA ແລະ Type C ກັບ LVDS EDP Interface Board AD ສາມາດເຮັດໃຫ້ການປະສົມປະສານຂອງຈໍສະແດງຜົນອຸດສາຫະກໍາງ່າຍຂຶ້ນໄດ້ແນວໃດ

SKY-TDMພັດທະນາHDMI ແລະ DP ແລະ VGA ແລະ Type C To LVDS EDP Interface AD ​​Boardເພື່ອຊ່ວຍໃຫ້ OEMs, ຜູ້ລວມລະບົບ, ແລະຜູ້ຜະລິດອຸປະກອນອຸດສາຫະກໍາເຊື່ອມຕໍ່ແຫຼ່ງວິດີໂອຫຼາຍອັນກັບ LVDS ຫຼື eDP ແຜງ LCD ຜ່ານຕົວຄວບຄຸມຈໍສະແດງຜົນທີ່ມີຄວາມຍືດຫຍຸ່ນຫນຶ່ງ. ໂດຍການລວມເອົາວັດສະດຸປ້ອນ HDMI, DisplayPort, VGA, ແລະ USB Type-C ດ້ວຍການປັບຄ່າຜົນອອກ LCD ຫຼາຍອັນ, ກະດານສາມາດຫຼຸດຜ່ອນຄວາມສັບສົນຂອງຮາດແວໃນຂະນະທີ່ສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກການສະແດງຜົນທີ່ຕ້ອງການ.

ລະບົບຈໍສະແດງຜົນອຸດສາຫະກໍາທີ່ທັນສະໄຫມມັກຈະຕ້ອງເຮັດວຽກກັບຄອມພິວເຕີໂຮດທີ່ແຕກຕ່າງກັນ, ການໂຕ້ຕອບຮູບພາບ, ແລະແຜງ LCD. ການນໍາໃຊ້ຕົວຄວບຄຸມແຍກຕ່າງຫາກສໍາລັບທຸກໆການໂຕ້ຕອບສາມາດເພີ່ມການເຮັດວຽກດ້ານວິສະວະກໍາ, ຄວາມຕ້ອງການສິນຄ້າຄົງຄັງ, ແລະເວລາການເຊື່ອມໂຍງ. ກະດານໄດເວີ LCD ຫຼາຍການໂຕ້ຕອບໃຫ້ວິທີການປະຕິບັດຫຼາຍຂຶ້ນໂດຍການລວມເອົາວັດສະດຸປ້ອນວິດີໂອຫຼາຍອັນແລະການສະແດງຜົນພາຍໃນຫນຶ່ງ PCB ຊັ້ນອຸດສາຫະກໍາ.

ການຕັ້ງຄ່າການໂຕ້ຕອບ HDMI, DP, VGA, ແລະ Type-C ສະຫນັບສະຫນູນເວທີການໂຮດທີ່ກວ້າງຂວາງ, ໃນຂະນະທີ່ຜົນຜະລິດ LVDS ແລະ eDP ເຮັດໃຫ້ຕົວຄວບຄຸມທີ່ເຫມາະສົມສໍາລັບສະຖາປັດຕະຍະກໍາ TFT LCD ທີ່ແຕກຕ່າງກັນ. ກະດານສະຫນັບສະຫນູນແຮງດັນຂອງແຜງທີ່ສາມາດກໍານົດໄດ້, ຜົນຜະລິດ backlight, ອຸນຫະພູມການດໍາເນີນງານອຸດສາຫະກໍາ, ແລະການບໍລິການວິສະວະກໍາ OEM / ODM, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບ HMIs ອຸດສາຫະກໍາ, ອຸປະກອນ CNC, ອຸປະກອນການແພດ, kiosks, ລະບົບວິໄສທັດຂອງເຄື່ອງຈັກ, ແລະຈໍສະແດງຜົນຝັງ.

ສາລະບານ

ເປັນຫຍັງຈໍສະແດງຜົນອຸດສາຫະກໍາຕ້ອງການການໂຕ້ຕອບວິດີໂອຫຼາຍອັນ?

ກະດານຄວບຄຸມເຊື່ອມຕໍ່ການໂຕ້ຕອບການສະແດງຜົນທີ່ແຕກຕ່າງກັນແນວໃດ?

ຄຸນສົມບັດຫຼັກຂອງ Interface AD ​​Board ແມ່ນຫຍັງ?

ຂໍ້ກໍານົດດ້ານວິຊາການຕົ້ນຕໍແມ່ນຫຍັງ?

ສາມາດໃຊ້ຕົວຄວບຄຸມການສະແດງຜົນນີ້ໄດ້ຢູ່ໃສ?

OEM & ODM ສະຫນັບສະຫນູນການປັບປຸງການລວມຈໍສະແດງຜົນແນວໃດ?

ວິສະວະກອນຄວນເລືອກຕົວຄວບຄຸມການສະແດງຜົນທີ່ຖືກຕ້ອງແນວໃດ?

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Takeaway ສຸດທ້າຍ

ເປັນຫຍັງຈໍສະແດງຜົນອຸດສາຫະກໍາຕ້ອງການການໂຕ້ຕອບວິດີໂອຫຼາຍອັນ?

ໂຄງການສະແດງອຸດສາຫະກໍາບໍ່ຄ່ອຍປະຕິບັດຕາມສະຖາປັດຕະຍະກໍາຮາດແວດຽວ. ເຄື່ອງຫນຶ່ງອາດຈະໃຊ້ຄອມພິວເຕີອຸດສາຫະກໍາທີ່ມີ DisplayPort, ອີກເຄື່ອງຫນຶ່ງອາດຈະອີງໃສ່ HDMI, ໃນຂະນະທີ່ອຸປະກອນເກົ່າອາດຈະຍັງໃຊ້ VGA. ຢູ່ດ້ານຈໍສະແດງຜົນ, ໂມດູນ LCD ອາດຈະໃຊ້ LVDS ຫຼື eDP ຂຶ້ນກັບການຜະລິດ, ຄວາມລະອຽດ, ຂະຫນາດແລະການອອກແບບຂອງມັນ.

ນີ້ສ້າງສິ່ງທ້າທາຍດ້ານວິສະວະກໍາທົ່ວໄປ: ແຫຼ່ງວິດີໂອແລະແຜງ LCD ບໍ່ຈໍາເປັນຕ້ອງໃຊ້ມາດຕະຖານການໂຕ້ຕອບດຽວກັນ. ໂດຍບໍ່ມີຕົວຄວບຄຸມທີ່ມີຄວາມຍືດຫຍຸ່ນ, ວິສະວະກອນອາດຈະຕ້ອງການກະດານແປງທີ່ແຕກຕ່າງກັນສໍາລັບໂຄງການທີ່ແຕກຕ່າງກັນ.

ຕົວຄວບຄຸມຈໍສະແດງຜົນຫຼາຍອິນພຸດສາມາດເຮັດໃຫ້ສະຖາປັດຕະຍະກໍານີ້ງ່າຍໂດຍການສະຫນັບສະຫນູນ:

• ແຫຼ່ງວິດີໂອ HDMI ສໍາລັບລະບົບໂຮດດິຈິຕອນທົ່ວໄປ.
• DisplayPort ສໍາລັບຄອມພິວເຕີອຸດສາຫະກໍາທີ່ທັນສະໄຫມແລະເວທີຝັງ.
• VGA ສໍາລັບຄອມພິວເຕີເກົ່າແລະການຍົກລະດັບອຸປະກອນ.
• USB Type-C ກັບ DP Alt Mode ສໍາລັບແພລະຕະຟອມຄອມພິວເຕີ້ຫນາແຫນ້ນທີ່ເຂົ້າກັນໄດ້.
• ຜົນຜະລິດ LVDS ສໍາລັບແຜງ TFT LCD ອຸດສາຫະກໍາທີ່ເຂົ້າກັນໄດ້.
• ຜົນໄດ້ຮັບ eDP ສໍາລັບສະຖາປັດຕະຍະກໍາ LCD ທີ່ມີປະສິດທິພາບສູງໃຫມ່.

ສໍາລັບໂຄງການ OEM, ຄວາມຍືດຫຍຸ່ນນີ້ສາມາດຫຼຸດຜ່ອນຄວາມຕ້ອງການໃນການອອກແບບໃຫມ່ຂອງເອເລັກໂຕຣນິກສະແດງທຸກຄັ້ງທີ່ເວທີເຈົ້າພາບມີການປ່ຽນແປງ.

ກະດານຄວບຄຸມເຊື່ອມຕໍ່ການໂຕ້ຕອບການສະແດງຜົນທີ່ແຕກຕ່າງກັນແນວໃດ?

ພາລະບົດບາດພື້ນຖານຂອງ LCD driver ຫຼື AD board ແມ່ນເພື່ອຮັບຂໍ້ມູນວິດີໂອຈາກອຸປະກອນເຈົ້າພາບ, ປະມວນຜົນສັນຍານ, ແລະສົ່ງສັນຍານການສະແດງທີ່ເຫມາະສົມກັບແຜງ LCD ທີ່ເລືອກ. ການໂຕ້ຕອບຂອງ host-side ແລະສ່ວນຕິດຕໍ່ panel-side ບໍ່ຈໍາເປັນຕ້ອງຄືກັນ.

ໃນການຕັ້ງຄ່ານີ້, HDMI, DP, VGA, ແລະຟັງຊັນ Type-C ເປັນຕົວເລືອກການປ້ອນຂໍ້ມູນວິດີໂອ. ຕົວຄວບຄຸມປະມວນຜົນສັນຍານເຫຼົ່ານີ້ ແລະໃຫ້ຜົນຜະລິດ LVDS ຫຼື eDP ຕາມສະຖາປັດຕະຍະກໍາແຜງເຊື່ອມຕໍ່.

ກະດານສະຫນັບສະຫນູນສອງຊ່ອງທາງ 8-bit LVDS ແລະການຕັ້ງຄ່າ eDP ຫຼາຍ, ລວມທັງຕົວເລືອກ 20-pin, 30-pin, ແລະ 40-pin FPC. ນີ້ເຮັດໃຫ້ຄວາມເຂົ້າກັນໄດ້ຂອງກະດານເປັນສ່ວນຫນຶ່ງທີ່ສໍາຄັນຂອງການເຊື່ອມໂຍງລະບົບ. ວິສະວະກອນຄວນກວດສອບຮູບແບບ LCD, ຄວາມລະອຽດ, ປະເພດການໂຕ້ຕອບ, ຄໍານິຍາມ PIN, ແຮງດັນຂອງແຜງ, ຄວາມຕ້ອງການ backlight, ແລະການຕັ້ງຄ່າເຟີມແວກ່ອນການຜະລິດ.

ຕົວຢ່າງ, ຜູ້ລວມລະບົບການຍົກລະດັບເຄື່ອງຈັກອຸດສາຫະກໍາທີ່ເກົ່າແກ່ທີ່ໃຊ້ VGA ສາມາດຮັກສາສະຖາປັດຕະຍະກໍາ LCD ທີ່ມີຢູ່ໃນຂະນະທີ່ໃຊ້ຕົວຄວບຄຸມທີ່ຍອມຮັບ VGA. ໃນທາງກົງກັນຂ້າມ, ລະບົບຝັງຕົວໃຫມ່ສາມາດໃຊ້ HDMI, DP, ຫຼືວັດສະດຸປ້ອນ Type-C ທີ່ເຂົ້າກັນໄດ້ໃນຂະນະທີ່ຂັບລົດແຜງ eDP.

ຄຸນສົມບັດຫຼັກຂອງ Interface AD ​​Board ແມ່ນຫຍັງ?

1. ຕົວເລືອກການປ້ອນຂໍ້ມູນວິດີໂອຫຼາຍອັນ

ກະດານລວມ HDMI, DisplayPort, VGA, ແລະ USB Type-C ວັດສະດຸປ້ອນວິດີໂອ. ສະຖາປັດຕະຍະກໍາແບບຫຼາຍການໂຕ້ຕອບນີ້ເຮັດໃຫ້ຜູ້ພັດທະນາອຸປະກອນມີອິດສະລະຫຼາຍເມື່ອເລືອກຄອມພິວເຕີອຸດສາຫະກໍາ, ກະດານຝັງ, ແລະອຸປະກອນໂຮດ.

2. ຄວາມເຂົ້າກັນໄດ້ຂອງການສະແດງຜົນ LVDS ແລະ eDP

ສະຫນັບສະຫນູນທັງ LVDS ແລະ eDP ເຮັດໃຫ້ເຄື່ອງຄວບຄຸມທີ່ເຫມາະສົມສໍາລັບລຸ້ນທີ່ແຕກຕ່າງກັນຂອງເຕັກໂນໂລຊີ TFT LCD. ການຕັ້ງຄ່າທີ່ມີຢູ່ລວມມີ LVDS ຊ່ອງຄູ່ 8-bit ເຊັ່ນດຽວກັນກັບ 20-pin, 30-pin, ແລະ 40-pin eDP interfaces.

3. ການຕັ້ງຄ່າພະລັງງານແບບຍືດຫຍຸ່ນ

ຕົວຄວບຄຸມສະຫນັບສະຫນູນທາງເລືອກແຮງດັນຂອງແຜງ 3.3V, 5V, ແລະ 12V. ທາງເລືອກໃນການອອກ Backlight ປະກອບມີ 5V, 12V, ແລະ 24V. ຄວາມຍືດຫຍຸ່ນນີ້ແມ່ນເປັນປະໂຫຍດໃນເວລາທີ່ປະສົມປະສານໂມດູນ LCD ກັບຄວາມຕ້ອງການໄຟຟ້າທີ່ແຕກຕ່າງກັນ.

4. ຄວາມສາມາດໃນການປະຕິບັດງານອຸດສາຫະກໍາ

ຊ່ວງອຸນຫະພູມການເຮັດວຽກທີ່ລະບຸໄວ້ແມ່ນ -20°C ຫາ 80°C. ການອອກແບບດັ່ງກ່າວຍັງລວມເອົາອົງປະກອບລະດັບອຸດສາຫະກໍາ, ການອອກແບບພະລັງງານຕ່ໍາ, ແລະການປັບປຸງການປົກປ້ອງ ESD ສໍາລັບສະພາບແວດລ້ອມອຸປະກອນທີ່ຕ້ອງການ.

5. ການປະມວນຜົນຮູບພາບແລະການຂະຫຍາຍຫນ້າທີ່

ຂໍ້​ມູນ​ຜະ​ລິດ​ຕະ​ພັນ​ລະ​ບຸ​ຫນ່ວຍ​ຄວາມ​ຈໍາ DDR onboard, ການ​ປຸງ​ແຕ່ງ FRC, ແລະ​ການ​ຫມຸນ​ຮູບ​ພາບ 180°. ຫນ້າທີ່ເຫຼົ່ານີ້ສາມາດມີຄຸນຄ່າໃນຈໍສະແດງຜົນທີ່ຝັງຢູ່ບ່ອນທີ່ການກໍານົດທິດທາງຮູບພາບແລະການປຸງແຕ່ງການສະແດງຕ້ອງໄດ້ຮັບການດັດແປງກັບການຕິດຕັ້ງທາງດ້ານຮ່າງກາຍ.

ຂໍ້ກໍານົດດ້ານວິຊາການຕົ້ນຕໍແມ່ນຫຍັງ?

ຕາຕະລາງຕໍ່ໄປນີ້ສະຫຼຸບສະເພາະຫຼັກທີ່ມີຢູ່ສໍາລັບຕົວຄວບຄຸມການສະແດງຜົນຫຼາຍການໂຕ້ຕອບນີ້:

ເນື່ອງຈາກວ່າແຜງ LCD ສາມາດມີຄໍານິຍາມ pin ທີ່ແຕກຕ່າງກັນເຖິງແມ່ນວ່າໃນເວລາທີ່ເຂົາເຈົ້າໃຊ້ມາດຕະຖານການໂຕ້ຕອບທົ່ວໄປດຽວກັນ, ວິສະວະກອນຄວນປະຕິບັດການສະເພາະເປັນຈຸດເລີ່ມຕົ້ນສໍາລັບການຢັ້ງຢືນຄວາມເຂົ້າກັນໄດ້ແທນທີ່ຈະສົມມຸດວ່າທຸກກະດານສາມາດແລກປ່ຽນກັນໄດ້ໂດຍກົງ.

ສາມາດໃຊ້ຕົວຄວບຄຸມການສະແດງຜົນນີ້ໄດ້ຢູ່ໃສ?

ການປະສົມປະສານຂອງວັດສະດຸປ້ອນວິດີໂອຫຼາຍອັນ ແລະຜົນອອກຂອງ LVDS/eDP ເຮັດໃຫ້ຕົວຄວບຄຸມປະເພດນີ້ເໝາະສຳລັບການນຳໃຊ້ການສະແດງແບບອຸດສາຫະກຳ ແລະ ຝັງທີ່ຫຼາກຫຼາຍ.

ສະຖານີ HMI ອຸດສາຫະກໍາ

ການໂຕ້ຕອບຂອງມະນຸດກັບເຄື່ອງຈັກມັກຈະຕ້ອງດໍາເນີນການຢ່າງຕໍ່ເນື່ອງໃນຂະນະທີ່ເຊື່ອມຕໍ່ຄອມພິວເຕີອຸດສາຫະກໍາກັບຈໍສະແດງຜົນ TFT LCD. ຕົວເລືອກການປ້ອນຂໍ້ມູນວິດີໂອແບບຍືດຫຍຸ່ນເຮັດໃຫ້ການເລືອກຮາດແວ ແລະ ການຍົກລະດັບອຸປະກອນງ່າຍຂຶ້ນ.

ການໂຕ້ຕອບເຄື່ອງ CNC

ລະບົບ CNC ອາດຈະໃຊ້ຮາດແວຄອມພິວເຕີລຸ້ນຕ່າງໆ. ຕົວຄວບຄຸມຫຼາຍການໂຕ້ຕອບສາມາດຊ່ວຍເຊື່ອມຕໍ່ມໍລະດົກຫຼືແຫຼ່ງວິດີໂອທີ່ທັນສະໄຫມກັບແຜງ LCD ທີ່ເຫມາະສົມ.

ການສະແດງອຸປະກອນການແພດ

ອຸປະກອນການວິນິດໄສທາງການແພດແລະຫ້ອງທົດລອງສາມາດຮຽກຮ້ອງໃຫ້ມີການປະຕິບັດການສະແດງທີ່ຫມັ້ນຄົງແລະການຕັ້ງຄ່າ LCD ທີ່ສອດຄ່ອງກັນຢ່າງລະມັດລະວັງ. ການທົດສອບຄວາມເຂົ້າກັນໄດ້ຂອງກະດານແລະຕົວກໍານົດການສະແດງຜົນທີ່ກໍາຫນົດເອງສາມາດເປັນສິ່ງສໍາຄັນໃນລະຫວ່າງການປະສົມປະສານ.

ລະບົບວິໄສທັດເຄື່ອງຈັກ

ອຸປະກອນວິໄສທັດຂອງເຄື່ອງຈັກໂດຍທົ່ວໄປຈະລວມຄອມພິວເຕີອຸດສາຫະກໍາ, ກ້ອງຖ່າຍຮູບ, ຫນ່ວຍປະມວນຜົນ, ແລະຈໍສະແດງຜົນປະຕິບັດການ. ການໂຕ້ຕອບວິດີໂອແບບຍືດຫຍຸ່ນຊ່ວຍໃຫ້ລະບົບຍ່ອຍສະແດງສາມາດຮອງຮັບການຕັ້ງຄ່າໂຮດທີ່ແຕກຕ່າງກັນ.

Open-Frame Monitors ແລະ Kiosks

ສະຖານີບໍລິການຕົນເອງ, kiosks, ແລະຈໍເປີດກອບອາດຈະນໍາໃຊ້ຂະຫນາດ LCD ທີ່ແຕກຕ່າງກັນແລະເວທີເຈົ້າພາບ. ຕົວຄວບຄຸມທີ່ສາມາດຕັ້ງຄ່າໄດ້ສາມາດຊ່ວຍຜູ້ຜະລິດສ້າງມາດຕະຖານບາງສ່ວນຂອງສະຖາປັດຕະຍະກໍາການສະແດງຂອງເຂົາເຈົ້າໃນທົ່ວແນວພັນຂອງຜະລິດຕະພັນ.

OEM & ODM ສະຫນັບສະຫນູນການປັບປຸງການລວມຈໍສະແດງຜົນແນວໃດ?

ການເລືອກກະດານໄດເວີ LCD ບໍ່ພຽງແຕ່ກ່ຽວກັບປະເພດຕົວເຊື່ອມຕໍ່ເທົ່ານັ້ນ. ການເຊື່ອມໂຍງທີ່ປະສົບຜົນສໍາເລັດແມ່ນຂຶ້ນກັບການຈັບຄູ່ຕົວຄວບຄຸມກັບແຜງ LCD ທີ່ແນ່ນອນແລະສະຖາປັດຕະຍະກໍາລະບົບ.

ສໍາລັບໂຄງການ OEM ແລະ ODM, ການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາອາດຈະປະກອບມີ:

• ການກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງແຜງ LCD.
• ການເພີ່ມປະສິດທິພາບແລະການປັບເຟີມແວ.
• ການ​ດັດ​ແກ້ EDID​.
• ການປັບແຕ່ງພາລາມິເຕີ Backlight.
• ການອອກແບບສາຍ LVDS ແລະ eDP ແບບກຳນົດເອງ.
• ການພິມໂລໂກ້ PCB ສໍາລັບອຸປະກອນທີ່ກໍາຫນົດເອງ.
• ການຈັບຄູ່ຄວາມຕ້ອງການແຮງດັນຂອງແຜງ ແລະ backlight.

ການບໍລິການເຫຼົ່ານີ້ສາມາດມີຄຸນຄ່າໂດຍສະເພາະເມື່ອລູກຄ້າຕ້ອງການການປະກອບການສະແດງທີ່ກໍາຫນົດເອງແທນທີ່ຈະເປັນກະດານຄວບຄຸມທົ່ວໄປ. ແທນທີ່ຈະປະຕິບັດກັບ LCD, ກະດານຂັບຂີ່, ສາຍໄຟ, ແລະ backlight ເປັນອົງປະກອບເອກະລາດ, ລະບົບການສະແດງທີ່ສົມບູນສາມາດຖືກປະເມີນວ່າເປັນການແກ້ໄຂປະສົມປະສານ.

ສໍາລັບໂຄງການທີ່ກໍາຫນົດເອງ, ຜູ້ຊື້ຄວນກະກຽມຈໍານວນຕົວແບບ LCD, ການປ້ອນຂໍ້ມູນວິດີໂອທີ່ຕ້ອງການ, ພະລັງງານວັດສະດຸປ້ອນ, ຄວາມຕ້ອງການ backlight, ປະມານປະລິມານປະຈໍາປີ, ແລະຄວາມຕ້ອງການ firmware ຫຼື OEM ກ່ອນທີ່ຈະປະເມີນຜົນດ້ານວິຊາການ.

ວິສະວະກອນຄວນເລືອກຕົວຄວບຄຸມການສະແດງຜົນທີ່ຖືກຕ້ອງແນວໃດ?

ກ່ອນທີ່ຈະຊື້ກະດານຄວບຄຸມ, ວິສະວະກອນຄວນກວດສອບຕົວກໍານົດການດ້ານວິຊາການຫຼາຍອັນແທນທີ່ຈະເລືອກກະດານພຽງແຕ່ອີງຕາມຮູບລັກສະນະຂອງຕົວເຊື່ອມຕໍ່ພາຍນອກ.

1. ຢືນຢັນການໂຕ້ຕອບ LCD.ກໍານົດວ່າແຜງໃຊ້ LVDS ຫຼື eDP ແລະກໍານົດຕົວເຊື່ອມຕໍ່ທີ່ແນ່ນອນແລະການຕັ້ງຄ່າ pin.
2. ກວດເບິ່ງແຮງດັນຂອງແຜງ.ກວດສອບວ່າ LCD ຕ້ອງການ 3.3V, 5V, ຫຼື 12V.
3. ຢືນຢັນ backlight ໄດ້.ຢືນຢັນແຮງດັນໄຟຫຼັງທີ່ຕ້ອງການ, ເປີດໃຊ້ສັນຍານ ແລະຄວາມຕ້ອງການ PWM.
4. ກວດເບິ່ງແຫຼ່ງວິດີໂອ.ລະບຸວ່າແມ່ຂ່າຍໃຊ້ HDMI, DP, VGA, ຫຼືເຂົ້າກັນໄດ້ Type-C DP Alt Mode.
5. ຢືນຢັນການແກ້ໄຂແລະເວລາ.ເຟີມແວຂອງຕົວຄວບຄຸມຕ້ອງເຂົ້າກັນໄດ້ກັບພາລາມິເຕີການສະແດງຜົນຂອງແຜງເປົ້າໝາຍ.
6. ປະເມີນສະພາບແວດລ້ອມການດໍາເນີນງານ.ອຸນຫະພູມ, ESD, ຄວາມຫມັ້ນຄົງຂອງພະລັງງານ, ແລະຄວາມຕ້ອງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງຄວນໄດ້ຮັບການພິຈາລະນາສໍາລັບອຸປະກອນອຸດສາຫະກໍາ.
7. ສົນທະນາຄວາມຕ້ອງການປັບແຕ່ງ.ສໍາລັບການຜະລິດ OEM, ການຕັ້ງຄ່າສາຍເຄເບີ້ນ, ເຟີມແວ, ເຄື່ອງຫມາຍ PCB, ແລະການຈັບຄູ່ກະດານຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດຈໍານວນຫລາຍ.

ລາຍການກວດສອບນີ້ຊ່ວຍຫຼຸດຜ່ອນບັນຫາຄວາມເຂົ້າກັນໄດ້ໃນລະຫວ່າງການທົດສອບຕົ້ນແບບ ແລະການນຳໃຊ້ການຜະລິດ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ກະດານສະຫນັບສະຫນູນທັງ LVDS ແລະ eDP LCD panels ບໍ?

ແມ່ນແລ້ວ. ຕົວຄວບຄຸມຖືກອອກແບບມາເພື່ອຮອງຮັບທັງ LVDS ແລະ eDP TFT LCD panels. ການຕັ້ງຄ່າທີ່ມີຢູ່ລວມມີທາງເລືອກຄູ່ 8-bit LVDS ແລະ eDP ທີ່ມີການໂຕ້ຕອບ 20-pin, 30-pin, ແລະ 40-pin FPC.

Q2: ການປ້ອນຂໍ້ມູນວິດີໂອໃດທີ່ຮອງຮັບ?

ກະດານສະຫນັບສະຫນູນ HDMI, DisplayPort, VGA, ແລະ USB Type-C ການປ້ອນຂໍ້ມູນວິດີໂອ. ການເຮັດວຽກວິດີໂອ Type-C ແມ່ນຂຶ້ນກັບອຸປະກອນໂຮດທີ່ຮອງຮັບການທໍາງານຂອງ DisplayPort Alt Mode ທີ່ເໝາະສົມ.

Q3: ແຮງດັນຂອງແຜງໃດທີ່ມີຢູ່?

ຕົວເລືອກແຮງດັນຂອງແຜງທີ່ກໍານົດໄວ້ແມ່ນ 3.3V, 5V, ແລະ 12V. ການ​ຕັ້ງ​ຄ່າ​ທີ່​ເຫມາະ​ສົມ​ຄວນ​ຈະ​ໄດ້​ຮັບ​ການ​ຄັດ​ເລືອກ​ອີງ​ຕາມ​ການ​ສະ​ເພາະ​ຂອງ​ກະ​ດານ LCD ເປົ້າ​ຫມາຍ​.

Q4: ຕົວຄວບຄຸມສາມາດຖືກປັບແຕ່ງສໍາລັບໂຄງການ OEM ບໍ?

ແມ່ນແລ້ວ. ການສະຫນັບສະຫນູນການປັບແຕ່ງສາມາດປະກອບມີການກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງ LCD, ການເພີ່ມປະສິດທິພາບເຟີມແວ, ການແກ້ໄຂ EDID, ການປັບແຕ່ງພາລາມິເຕີ backlight, ສາຍ LVDS / eDP ທີ່ກໍາຫນົດເອງ, ແລະການພິມໂລໂກ້ PCB.

Q5: ຂໍ້ມູນໃດທີ່ຄວນຈະໃຫ້ກ່ອນທີ່ຈະຮ້ອງຂໍໃຫ້ມີວົງຢືມ?

ມັນແນະນໍາໃຫ້ສະຫນອງຮູບແບບແຜງ LCD, ວັດສະດຸປ້ອນວິດີໂອທີ່ຕ້ອງການ, ແຮງດັນໄຟຟ້າເຂົ້າ, ຄວາມຕ້ອງການ backlight, ປະລິມານປະຈໍາປີທີ່ຄາດວ່າຈະ, ແລະຂໍ້ກໍານົດການປັບແຕ່ງ OEM ຫຼື firmware. ລາຍລະອຽດເຫຼົ່ານີ້ເຮັດໃຫ້ທີມງານວິສະວະກໍາສາມາດປະເມີນຄວາມເຂົ້າກັນໄດ້ຢ່າງຖືກຕ້ອງຫຼາຍຂຶ້ນ.

Takeaway ສຸດທ້າຍ

ຕົວຄວບຄຸມຈໍສະແດງຜົນຫຼາຍການໂຕ້ຕອບແບບຍືດຫຍຸ່ນສາມາດເຮັດໃຫ້ການເຊື່ອມຕໍ່ລະຫວ່າງແຫຼ່ງວິດີໂອທີ່ທັນສະໄຫມແລະເກົ່າແກ່ແລະການຜະລິດທີ່ແຕກຕ່າງກັນຂອງແຜງ TFT LCD ອຸດສາຫະກໍາ. ດ້ວຍວັດສະດຸປ້ອນ HDMI, DisplayPort, VGA, ແລະ Type-C ປະສົມປະສານກັບຜົນຜະລິດ LVDS ແລະ eDP, ການແກ້ໄຂສາມາດສະຫນັບສະຫນູນລະດັບຄວາມກ້ວາງຂອງອຸດສາຫະກໍາ HMI, CNC, ທາງການແພດ, kiosk, ການຂົນສົ່ງ, ແລະຄໍາຮ້ອງສະຫມັກການສະແດງທີ່ຝັງໄວ້. ພະລັງງານແຜງທີ່ສາມາດຕັ້ງຄ່າໄດ້, ທາງເລືອກ backlight, ລະດັບອຸນຫະພູມອຸດສາຫະກໍາ, ແລະການບໍລິການວິສະວະກໍາ OEM / ODM ສະຫນັບສະຫນູນໂຄງການສະແດງທີ່ກໍາຫນົດເອງ.

ຖ້າທ່ານກໍາລັງພັດທະນາຈໍສະແດງຜົນອຸດສາຫະກໍາ, ຍົກລະດັບລະບົບ LCD ທີ່ມີຢູ່ແລ້ວ, ຫຼືຊອກຫາການແກ້ໄຂການຄວບຄຸມທີ່ເຊື່ອຖືໄດ້ສໍາລັບການຜະລິດ OEM, ໃຫ້ຮູບແບບ LCD ແລະຄວາມຕ້ອງການຂອງການໂຕ້ຕອບກັບ SKY-TDM.ຕິດຕໍ່ພວກເຮົາກັບຂໍ້ກໍານົດຂອງແຜງຂອງທ່ານ, ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ, ແລະປະລິມານທີ່ຄາດວ່າຈະປຶກສາຫາລືກ່ຽວກັບຄວາມເຂົ້າກັນໄດ້, ທາງເລືອກໃນການປັບແຕ່ງ, ແລະການແກ້ໄຂການຄວບຄຸມການສະແດງຜົນທີ່ເຫມາະສົມກັບໂຄງການຂອງທ່ານ.
