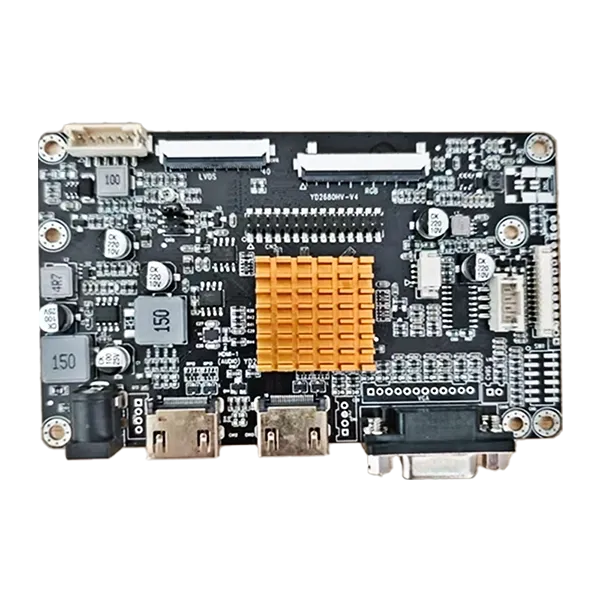

ໃນເວລາທີ່ອຸປະກອນອຸດສາຫະກໍາຕ້ອງການວັດສະດຸປ້ອນວິດີໂອທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການເຊື່ອມຕໍ່ TFT LCD ທີ່ເຊື່ອຖືໄດ້, ໄດ້2-HDMI ກັບ LVDS TTL Interface AD BoardຈາກSKY-TDMສະຫນອງການແກ້ໄຂຕົວຄວບຄຸມການປະຕິບັດ. ອອກແບບສໍາລັບການລວມຈໍສະແດງຜົນອຸດສາຫະກໍາ, ມັນສະຫນັບສະຫນູນສອງ HDMI inputs, LVDS ແລະ TTL outputs, firmware configurable, ແລະ LCD panels ຈາກ 7 ຫາ 32 ນິ້ວ, ຊ່ວຍໃຫ້ນັກພັດທະນາ OEM ເຮັດການເຊື່ອມໂຍງຮາດແວງ່າຍແລະຫຼຸດຜ່ອນຄວາມພະຍາຍາມໃນການພັດທະນາ.
ຕົວຄວບຄຸມການສະແດງຜົນຕ້ອງເຮັດຫຼາຍກວ່າການແປງສັນຍານວິດີໂອ. ມັນຈໍາເປັນຕ້ອງກົງກັບການໂຕ້ຕອບ LCD, ຮັກສາການສົ່ງຮູບພາບທີ່ຫມັ້ນຄົງ, ສະຫນັບສະຫນູນການກໍານົດເວລາຂອງແຜງທີ່ກໍານົດໄວ້, ແລະຍັງຄົງເປັນທີ່ເຊື່ອຖືໄດ້ຕະຫຼອດຊີວິດອຸປະກອນ. ໄດ້2-HDMI ກັບ LVDS TTL Interface AD Boardໄດ້ຖືກອອກແບບປະມານຂໍ້ກໍານົດການປະຕິບັດເຫຼົ່ານີ້. ໂດຍການຍອມຮັບສອງແຫຼ່ງວິດີໂອ HDMI ແລະສະຫນອງການໂຕ້ຕອບຜົນຜະລິດ LVDS ຫຼື RGB TTL, ມັນເຮັດໃຫ້ຜູ້ອອກແບບອຸປະກອນມີຄວາມຍືດຫຍຸ່ນຫຼາຍເມື່ອເລືອກແຜງ TFT LCD ອຸດສາຫະກໍາ. ເຟີມແວທີ່ສາມາດຕັ້ງຄ່າໄດ້ຂອງມັນຍັງສາມາດປັບຕົວເຂົ້າກັບຄວາມລະອຽດ, ເວລາ, ນິຍາມການໂຕ້ຕອບ, ການຄວບຄຸມໄຟຫຼັງ, ການຕັ້ງຄ່າ OSD ແລະຄວາມຕ້ອງການຂອງໂຄງການອື່ນໆ. ນີ້ເຮັດໃຫ້ກະດານທີ່ເຫມາະສົມສໍາລັບອັດຕະໂນມັດອຸດສາຫະກໍາ, ອຸປະກອນການແພດ, kiosks ການບໍລິການຕົນເອງ, ປ້າຍດິຈິຕອນ, ອຸປະກອນການຂົນສົ່ງ, ແລະລະບົບການສະແດງທີ່ຝັງໄວ້.
ສາລະບານ
- 2-HDMI ກັບ LVDS TTL Interface AD Board ແມ່ນຫຍັງ?
- ເປັນຫຍັງ Dual HDMI Inputs ສໍາຄັນໃນຈໍສະແດງຜົນອຸດສາຫະກໍາ?
- LVDS ແລະ TTL Outputs ປັບປຸງຄວາມເຂົ້າກັນໄດ້ຂອງ LCD ແນວໃດ?
- ຄຸນສົມບັດຫຼັກທີ່ຄວນພິຈາລະນາແມ່ນຫຍັງ?
- ສາມາດໃຊ້ຕົວຄວບຄຸມການສະແດງຜົນນີ້ໄດ້ຢູ່ໃສ?
- ມັນເຮັດໃຫ້ການເຊື່ອມໂຍງການສະແດງ OEM ງ່າຍແນວໃດ?
- ພາບລວມດ້ານວິຊາການຂອງຄະນະກໍາມະການຄວບຄຸມ
- ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
- ຮັບການແກ້ໄຂການສະແດງຜົນແບບອຸດສາຫະກຳແບບກຳນົດເອງ
2-HDMI ກັບ LVDS TTL Interface AD Board ແມ່ນຫຍັງ?
ກະດານສະແດງ AD, ໂດຍທົ່ວໄປເອີ້ນວ່າກະດານຄວບຄຸມ LCD, ເຮັດຫນ້າທີ່ເປັນຈຸດເຊື່ອມຕໍ່ລະຫວ່າງແຫຼ່ງວິດີໂອແລະແຜງ LCD. ໃນອຸປະກອນອຸດສາຫະກໍາ, ແຫຼ່ງວິດີໂອອາດຈະສະຫນອງສັນຍານ HDMI ໃນຂະນະທີ່ແຜງ TFT LCD ທີ່ເລືອກອາດຈະຕ້ອງການການໂຕ້ຕອບ LVDS ຫຼື TTL. ຕົວຄວບຄຸມແປແລະປະມວນຜົນສັນຍານວິດີໂອທີ່ເຂົ້າມາເພື່ອໃຫ້ມັນສາມາດຖືກສົ່ງໄປຫາການໂຕ້ຕອບ LCD ທີ່ເຫມາະສົມ.
ໄດ້2-HDMI ກັບ LVDS TTL Interface AD Boardໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບປະເພດຂອງການປະສົມປະສານນີ້. ມັນສະຫນັບສະຫນູນສອງ HDMI ວິດີໂອ inputs ແລະສາມາດສະຫນອງ LVDS ຫຼື RGB TTL ຜົນຜະລິດສໍາລັບຫມູ່ຄະນະ TFT LCD ອຸດສາຫະກໍາເຂົ້າກັນໄດ້. ອີງຕາມຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນ, ມັນສາມາດຖືກຕັ້ງຄ່າສໍາລັບຈໍສະແດງຜົນ TFT ອຸດສາຫະກໍາຈາກປະມານ 7 ຫາ 32 ນິ້ວ, ຂຶ້ນກັບຄວາມຕ້ອງການສະເພາະຂອງກະດານ.
ສໍາລັບໂຄງການ OEM, ວິທີການນີ້ສາມາດຫຼຸດຜ່ອນຄວາມຕ້ອງການໃນການອອກແບບໃຫມ່ຂອງເອເລັກໂຕຣນິກສະແດງທັງຫມົດໃນເວລາທີ່ມີການປ່ຽນແປງຮູບແບບກະດານຫຼືການຕັ້ງຄ່າອຸປະກອນ. ແທນທີ່ຈະ, ວິສະວະກອນສາມາດເລືອກການຕັ້ງຄ່າຕົວຄວບຄຸມທີ່ເຫມາະສົມແລະກວດສອບຄວາມລະອຽດຂອງ LCD, ເວລາ, ຄໍານິຍາມການໂຕ້ຕອບ, ແລະຄວາມຕ້ອງການພະລັງງານ.
ເປັນຫຍັງ Dual HDMI Inputs ສໍາຄັນໃນຈໍສະແດງຜົນອຸດສາຫະກໍາ?
ລະບົບອຸດສາຫະກໍາເພີ່ມຂຶ້ນການນໍາໃຊ້ແຫຼ່ງວິດີໂອຫຼາຍ. ຕົວຢ່າງ, ເຄື່ອງຈັກອາດຈະຕ້ອງສະແດງຂໍ້ມູນຈາກຄອມພິວເຕີໃນຂະນະທີ່ຍັງໄດ້ຮັບສັນຍານຈາກກ້ອງຖ່າຍຮູບອຸດສາຫະກໍາ, ລະບົບກວດກາ, ຄອມພິວເຕີຝັງ, ຫຼືຫນ່ວຍປະມວນຜົນຂັ້ນສອງ.
ຕົວຄວບຄຸມທີ່ມີສອງ HDMI inputs ສະຫນອງວິທີການສະດວກໃນການເຊື່ອມຕໍ່ສອງແຫຼ່ງວິດີໂອດິຈິຕອນແລະສະຫຼັບລະຫວ່າງເຂົາເຈົ້າ. ນີ້ສາມາດເຮັດໃຫ້ສະຖາປັດຕະຍະກໍາລະບົບມີຄວາມຍືດຫຍຸ່ນຫຼາຍຂຶ້ນໂດຍບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນສະຫຼັບພາຍນອກເພີ່ມເຕີມໃນທຸກໆແອັບພລິເຄຊັນ.
- ແຫຼ່ງວິດີໂອຫຼາຍອັນ:ວັດສະດຸປ້ອນ HDMI ສອງອັນໃຫ້ຄວາມຍືດຫຍຸ່ນຂອງລະບົບຫຼາຍຂຶ້ນ.
- ການເຊື່ອມໂຍງລະບົບ:ການປ່ຽນແຫຼ່ງວິດີໂອສາມາດຖືກລວມເຂົ້າໃນສະຖາປັດຕະຍະກໍາການສະແດງ.
- ການປັບປຸງອຸປະກອນ:ລະບົບທີ່ມີຢູ່ແລ້ວສາມາດປັບຕົວເຂົ້າກັບແຫຼ່ງວິດີໂອທີ່ອີງໃສ່ HDMI ໃໝ່.
- ຄວາມຍືດຫຍຸ່ນການອອກແບບ:ວິສະວະກອນສາມາດສ້າງລະບົບຈໍສະແດງຜົນປະມານການຕັ້ງຄ່າແຫຼ່ງທີ່ແຕກຕ່າງກັນ.
ຄຸນນະສົມບັດນີ້ແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະສໍາລັບລະບົບ HMI ອຸດສາຫະກໍາ, terminals ການຄວບຄຸມ, ອຸປະກອນການກວດກາ, kiosks, ແລະຜະລິດຕະພັນອື່ນໆທີ່ຄວາມຍືດຫຍຸ່ນຂອງການສະແດງຜົນແມ່ນສໍາຄັນ.
LVDS ແລະ TTL Outputs ປັບປຸງຄວາມເຂົ້າກັນໄດ້ຂອງ LCD ແນວໃດ?
ແຜງ LCD ບໍ່ໄດ້ໃຊ້ການໂຕ້ຕອບໄຟຟ້າດຽວກັນ. ສອງອິນເຕີເຟດທີ່ພົບທົ່ວໄປໃນແອັບພລິເຄຊັນ TFT ອຸດສາຫະກໍາແມ່ນ LVDS ແລະ TTL/RGB. ການເລືອກຕົວໂຕ້ຕອບຕົວຄວບຄຸມທີ່ບໍ່ຖືກຕ້ອງສາມາດນໍາໄປສູ່ຄວາມບໍ່ສອດຄ່ອງ, ຮູບພາບທີ່ບໍ່ຫມັ້ນຄົງ, ຫຼືການອອກແບບໃຫມ່ຂອງຮາດແວເພີ່ມເຕີມ.
ການຮອງຮັບທັງຜົນຜະລິດ LVDS ແລະ TTL ເຮັດໃຫ້ຜູ້ອອກແບບລະບົບມີທາງເລືອກຫຼາຍຂຶ້ນເມື່ອເລືອກແຜງ LCD ທີ່ເຂົ້າກັນໄດ້. ການເຊື່ອມຕໍ່ LVDS ຂອງຕົວຄວບຄຸມປະກອບມີຄູ່ສັນຍານທີ່ແຕກຕ່າງກັນທີ່ອຸທິດຕົນ, ໃນຂະນະທີ່ການໂຕ້ຕອບ TTL ຂອງມັນສະຫນອງຂໍ້ມູນ RGB ແລະສັນຍານ synchronization ສໍາລັບແຜງທີ່ເຂົ້າກັນໄດ້.
| ການໂຕ້ຕອບ | ຟັງຊັນປົກກະຕິ | ມູນຄ່າການເຊື່ອມໂຍງ |
|---|---|---|
| LVDS | ການສົ່ງຂໍ້ມູນ LCD ທີ່ແຕກຕ່າງຄວາມໄວສູງ | ເຫມາະສໍາລັບຫລາຍແຜ່ນ TFT LCD ອຸດສາຫະກໍາ |
| TTL / RGB | ຂະຫນານ RGB ສະແດງຂໍ້ມູນແລະສັນຍານເວລາ | ຮອງຮັບແຜງ TFT-interface TTL ທີ່ເຂົ້າກັນໄດ້ |
| HDMI | ການປ້ອນຂໍ້ມູນແຫຼ່ງວິດີໂອດິຈິຕອນ | ການເຊື່ອມຕໍ່ທີ່ສະດວກສະບາຍກັບອຸປະກອນວິດີໂອທີ່ທັນສະໄຫມ |
ວິສະວະກອນຄວນຢືນຢັນຕົວແບບ LCD ທີ່ແນ່ນອນ, ຄວາມລະອຽດ, ຕົວກໍານົດເວລາ, ຄວາມຕ້ອງການແຮງດັນ, ການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່, ແລະແຜນທີ່ pin ກ່ອນການຜະລິດ. ຄວາມເຂົ້າກັນໄດ້ຂອງອິນເຕີເຟດແມ່ນຂຶ້ນກັບການກໍານົດຂອງແຜງທີ່ສົມບູນ ແທນທີ່ຈະເປັນຊື່ສ່ວນຕິດຕໍ່ຜູ້ໃຊ້ຢ່າງດຽວ.
ຄຸນສົມບັດຫຼັກທີ່ຄວນພິຈາລະນາແມ່ນຫຍັງ?
ການເລືອກຕົວຄວບຄຸມ LCD ອຸດສາຫະກໍາຕ້ອງການຫຼາຍກວ່າການກວດສອບວ່າຕົວເຊື່ອມຕໍ່ຂາເຂົ້າແລະຜົນຜະລິດກົງກັນ. ຂໍ້ມູນຈໍາເພາະຂອງໄຟຟ້າ, ການຕັ້ງຄ່າເຟີມແວ, ກໍານົດເວລາຂອງແຜງ, ຄວາມຕ້ອງການ backlight, ແລະການພິຈາລະນາການສະຫນອງໃນໄລຍະຍາວທັງຫມົດສາມາດສົ່ງຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືຂອງໂຄງການ.
ການປ້ອນຂໍ້ມູນວິດີໂອ HDMI ຄູ່
ວັດສະດຸປ້ອນ HDMI ສອງອັນຊ່ວຍໃຫ້ຜູ້ອອກແບບອຸປະກອນເຊື່ອມຕໍ່ຫຼາຍແຫຼ່ງວິດີໂອດິຈິຕອນແລະເລືອກແຫຼ່ງທີ່ເຫມາະສົມຕາມຄວາມຕ້ອງການຂອງລະບົບ.
ຮອງຮັບ LVDS ແລະ TTL Output
ການສະຫນັບສະຫນູນທັງສອງປະເພດຜົນຜະລິດຂະຫຍາຍຂອບເຂດຂອງແຜງ LCD TFT ທີ່ເຂົ້າກັນໄດ້ແລະສາມາດຫຼຸດຜ່ອນການອອກແບບຮາດແວໃຫມ່ເມື່ອໂຄງການ OEM ໃຊ້ການຕັ້ງຄ່າການສະແດງທີ່ແຕກຕ່າງກັນ.
ການຕັ້ງຄ່າເຟີມແວແບບຍືດຫຍຸ່ນ
ເຟີມແວສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມລະອຽດ LCD, ຕົວກໍານົດເວລາ, ຄໍານິຍາມການໂຕ້ຕອບ, ຄວາມຕ້ອງການຂອງ OSD, ໂລໂກ້ເລີ່ມຕົ້ນ, ແລະການຕັ້ງຄ່າສະເພາະຂອງແອັບພລິເຄຊັນອື່ນໆ. ນີ້ແມ່ນສິ່ງທີ່ມີຄຸນຄ່າໂດຍສະເພາະສໍາລັບອຸປະກອນ OEM ແລະ ODM ທີ່ການຕັ້ງຄ່າຕົວຄວບຄຸມມາດຕະຖານອາດຈະບໍ່ພຽງພໍ.
ການອອກແບບແບບອຸດສາຫະກຳ
ກະດານແມ່ນມີຈຸດປະສົງສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງ, ດ້ວຍການພິຈາລະນາການອອກແບບໄດ້ສຸມໃສ່ການປະມວນຜົນສັນຍານທີ່ຫມັ້ນຄົງ, ການຫຼຸດຜ່ອນການແຊກແຊງ, ການມີສ່ວນປະກອບແລະການດໍາເນີນງານໃນໄລຍະຍາວ.
ການປະສົມປະສານແບບກະທັດລັດ
ກະດານຄວບຄຸມທີ່ອຸທິດຕົນສາມາດເຮັດໃຫ້ສະຖາປັດຕະຍະກໍາການສະແດງພາຍໃນຂອງອຸປະກອນຝັງຕົວງ່າຍຂຶ້ນ, ຊ່ວຍໃຫ້ວິສະວະກອນຈັດການການເຊື່ອມຕໍ່ LCD, ການຄວບຄຸມ backlight, ການແປງສັນຍານ, ແລະຫນ້າທີ່ສະແດງທີ່ກ່ຽວຂ້ອງພາຍໃນເວທີຮາດແວທີ່ກໍານົດໄວ້.
ສາມາດໃຊ້ຕົວຄວບຄຸມການສະແດງຜົນນີ້ໄດ້ຢູ່ໃສ?
ເນື່ອງຈາກວ່າຕົວຄວບຄຸມປະສົມປະສານຄວາມຍືດຫຍຸ່ນການປ້ອນຂໍ້ມູນ HDMI ກັບ LVDS ແລະ TTL LCD ທາງເລືອກຜົນຜະລິດ, ມັນສາມາດໃຫ້ບໍລິການໃນຂອບເຂດກ້ວາງຂອງການນໍາໃຊ້ການສະແດງທີ່ຝັງແລະອຸດສາຫະກໍາ.
| ຄໍາຮ້ອງສະຫມັກ | ເປັນຫຍັງຕົວຄວບຄຸມຈຶ່ງເປັນປະໂຫຍດ |
|---|---|
| ອັດຕະໂນມັດອຸດສາຫະກໍາ | ເຊື່ອມຕໍ່ແຫຼ່ງວິດີໂອດິຈິຕອນດ້ວຍແຜງສະແດງ TFT ອຸດສາຫະກໍາ |
| ອຸປະກອນການແພດ | ສະຫນັບສະຫນູນການຕັ້ງຄ່າການສະແດງທີ່ກໍາຫນົດເອງສໍາລັບອຸປະກອນພິເສດ |
| ຕູ້ບໍລິການຕົນເອງ | ສະຫນອງການປ້ອນຂໍ້ມູນວິດີໂອທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການເຊື່ອມໂຍງ LCD ທີ່ຝັງໄວ້ |
| ປ້າຍດິຈິຕອນ | ເປີດໃຊ້ແຫຼ່ງເນື້ອຫາຕາມ HDMI ເພື່ອຂັບແຜງ LCD ທີ່ເຂົ້າກັນໄດ້ |
| ອຸປະກອນການຂົນສົ່ງ | ຮອງຮັບລະບົບຈໍສະແດງຜົນທີ່ຝັງໄວ້ທີ່ຕ້ອງການການເຮັດວຽກທີ່ຫມັ້ນຄົງ |
| ລະບົບຝັງ | ສະເໜີການໂຕ້ຕອບທີ່ສາມາດກຳນົດຄ່າໄດ້ສຳລັບການອອກແບບການສະແດງຜົນສະເພາະຂອງແອັບພລິເຄຊັນ |
ການຕັ້ງຄ່າທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມການດໍາເນີນງານຂອງອຸປະກອນ, ຮູບແບບ LCD, ແຫຼ່ງວິດີໂອ, ຄວາມລະອຽດ, ພື້ນທີ່ກົນຈັກ, ແລະສະຖາປັດຕະຍະກໍາພະລັງງານ. ສໍາລັບເຫດຜົນນີ້, ການກວດສອບວິສະວະກໍາຄວນຈະສໍາເລັດກ່ອນທີ່ຈະຜະລິດມະຫາຊົນ.
ມັນເຮັດໃຫ້ການເຊື່ອມໂຍງການສະແດງ OEM ງ່າຍແນວໃດ?
ການລວມຈໍສະແດງຜົນສາມາດສັບສົນເມື່ອໂຄງການ OEM ຕ້ອງການແຜງ LCD, ຫນ້າຈໍສໍາຜັດ, ຕົວຄວບຄຸມ, ສາຍ, ເຟີມແວ, backlight, ແລະໂຄງສ້າງກົນຈັກເຮັດວຽກຮ່ວມກັນ. ກະດານຄວບຄຸມທີ່ສາມາດຕັ້ງຄ່າໄດ້ປະມານ LCD ເປົ້າຫມາຍສາມາດຫຼຸດຜ່ອນບາງສິ່ງທ້າທາຍໃນການເຊື່ອມໂຍງເຫຼົ່ານີ້.
SKY-TDM ໃຫ້ບໍລິການດ້ານວິສະວະກໍາການສະແດງທີ່ກວມເອົາການເລືອກ LCD, ການຕັ້ງຄ່າຕົວຄວບຄຸມ, ການປັບແຕ່ງຫນ້າຈໍສໍາຜັດ, ການເຊື່ອມ optical, ແກ້ວປົກຫຸ້ມ, ສາຍເຊື່ອມຕໍ່, ແລະຄວາມຕ້ອງການການເຊື່ອມໂຍງການສະແດງທີ່ກ່ຽວຂ້ອງ. ລະບົບການຄຸ້ມຄອງຄຸນນະພາບຂອງມັນລວມມີການຢັ້ງຢືນ ISO 9001, ISO 13485, ແລະ IATF 16949, ໃນຂະນະທີ່ກະດານຄວບຄຸມໄດ້ຮັບການທົດສອບການເຮັດວຽກກ່ອນການຂົນສົ່ງຕາມຂໍ້ມູນຂອງບໍລິສັດ.
ສໍາລັບລູກຄ້າ OEM ແລະ ODM, ການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາສາມາດປະກອບມີ:
- ຄວາມລະອຽດ LCD ແລະການຕັ້ງຄ່າເວລາ
- LVDS pin mapping ແລະການປັບເວລາ TTL
- ການເພີ່ມປະສິດທິພາບເຟີມແວ
- ຄວບຄຸມແສງຫຼັງ ແລະ ຄວາມສະຫວ່າງ
- ການຕັ້ງຄ່າພາສາ OSD
- ການປັບແຕ່ງໂລໂກ້ເລີ່ມຕົ້ນ
- ປັກໝຸດສາຍ ແລະການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່
- ຄວາມຕ້ອງການການຕິດຕັ້ງກົນຈັກ
- LCD ແລະແຜງສໍາຜັດຈັບຄູ່
ວິທີການປະສົມປະສານນີ້ສາມາດມີຄຸນຄ່າໂດຍສະເພາະສໍາລັບໂຄງການທີ່ຄວາມເຂົ້າກັນໄດ້ຂອງການສະແດງຜົນແລະການມີສ່ວນປະກອບໃນໄລຍະຍາວແມ່ນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ.
ພາບລວມດ້ານວິຊາການຂອງຄະນະກໍາມະການຄວບຄຸມ
ຕາຕະລາງຕໍ່ໄປນີ້ສະຫຼຸບລັກສະນະທີ່ສໍາຄັນຂອງການແກ້ໄຂຕົວຄວບຄຸມນີ້ແລະອະທິບາຍເຖິງຄວາມກ່ຽວຂ້ອງໃນການປະຕິບັດຂອງເຂົາເຈົ້າໃນລະຫວ່າງການພັດທະນາລະບົບການສະແດງຜົນ.
| ຂໍ້ມູນຈໍາເພາະ / ຄຸນນະສົມບັດ | ການຕັ້ງຄ່າທີ່ມີຢູ່ | ຜົນປະໂຫຍດດ້ານວິສະວະກໍາ |
|---|---|---|
| ວິດີໂອປ້ອນຂໍ້ມູນ | 2 × HDMI | ສະຫນັບສະຫນູນແຫຼ່ງວິດີໂອດິຈິຕອນຫຼາຍ |
| ຈໍສະແດງຜົນ LCD | LVDS ແລະ TTL / RGB | ຂະຫຍາຍທາງເລືອກ LCD ທີ່ເຂົ້າກັນໄດ້ |
| ຂອບເຂດຂະຫນາດ LCD | ປະມານ 7-32 ນິ້ວ | ເຫມາະສໍາລັບຮູບແບບການສະແດງອຸດສາຫະກໍາຕ່າງໆ |
| ເຟີມແວ | ຕັ້ງຄ່າໄດ້ | ຮອງຮັບຕົວກໍານົດການສະແດງສະເພາະໂຄງການ |
| ຕົວເຊື່ອມຕໍ່ LVDS | JST 2×15 pin | ສະຫນອງການເຊື່ອມຕໍ່ສັນຍານການສະແດງຄວາມແຕກຕ່າງ |
| LVDS FFC | 40-pin, 0.5 mm | ຮອງຮັບການເຊື່ອມຕໍ່ແຜງ LCD ທີ່ເຂົ້າກັນໄດ້ |
| TTL T-CON | 50-pin FFC | ສະຫນອງການເຊື່ອມຕໍ່ສັນຍານ RGB ແລະກໍານົດເວລາ |
| ການໂຕ້ຕອບ Backlight | PH2.0 6-pin | ສະຫນັບສະຫນູນພະລັງງານ backlight ທີ່ເຂົ້າກັນໄດ້ແລະການຄວບຄຸມ |
ຄໍານິຍາມ PIN ຕົວຈິງແລະການຕັ້ງຄ່າໄຟຟ້າຄວນຈະຖືກກວດສອບກັບແຜ່ນຂໍ້ມູນ LCD ເປົ້າຫມາຍສະເຫມີ. ຕົວຢ່າງ, ການໂຕ້ຕອບ LVDS ໃຊ້ຄູ່ສັນຍານ TX ທີ່ແຕກຕ່າງກັນ, ໃນຂະນະທີ່ການໂຕ້ຕອບ TTL ປະກອບມີຂໍ້ມູນ RGB, DE, VS, HS, DCLK, ແລະສັນຍານການຄວບຄຸມທີ່ກ່ຽວຂ້ອງ. ການສ້າງແຜນທີ່ pin ທີ່ຖືກຕ້ອງແມ່ນມີຄວາມຈໍາເປັນສໍາລັບການເຊື່ອມໂຍງກັບສົບຜົນສໍາເລັດ.
ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
1. ແຜງ LCD ໃດທີ່ສາມາດເຊື່ອມຕໍ່ກັບຕົວຄວບຄຸມນີ້ໄດ້?
ຕົວຄວບຄຸມສາມາດຖືກຕັ້ງຄ່າສໍາລັບລະດັບຄວາມກ້ວາງຂອງແຜງ TFT LCD ອຸດສາຫະກໍາໂດຍໃຊ້ການໂຕ້ຕອບ LVDS ຫຼື TTL ທີ່ເຂົ້າກັນໄດ້. ແຜງຢູ່ໃນຂອບເຂດປະມານ 7-32 ນິ້ວສາມາດຮອງຮັບໄດ້ໂດຍອີງຕາມຮູບແບບສະເພາະແລະຄວາມຕ້ອງການໄຟຟ້າ. ການສະຫນອງຈໍານວນຕົວແບບ LCD ຊ່ວຍໃຫ້ທີມງານວິສະວະກໍາສາມາດກວດສອບຄວາມເຂົ້າກັນໄດ້.
2. ເຟີມແວສາມາດປັບແຕ່ງສໍາລັບໂຄງການ OEM ໄດ້ບໍ?
ແມ່ນແລ້ວ. ການປັບແຕ່ງເຟີມແວສາມາດກວມເອົາຄວາມລະອຽດ LCD, ຕົວກໍານົດການກໍານົດເວລາ, ຄໍານິຍາມການໂຕ້ຕອບ, ການຕັ້ງຄ່າ OSD, ໂລໂກ້ເລີ່ມຕົ້ນ, ແລະຄວາມຕ້ອງການສະເພາະໂຄງການອື່ນໆ.
3. ກະດານຮອງຮັບທັງ LVDS ແລະ TTL LCD panels ບໍ?
ແມ່ນແລ້ວ. ຕົວຄວບຄຸມໄດ້ຖືກອອກແບບເພື່ອສະຫນອງທາງເລືອກຜົນຜະລິດ LVDS ແລະ RGB TTL, ໃຫ້ມັນສະຫນັບສະຫນູນການຕັ້ງຄ່າ TFT LCD ອຸດສາຫະກໍາທີ່ເຂົ້າກັນໄດ້ທີ່ແຕກຕ່າງກັນ.
4. ສອງແຫຼ່ງ HDMI ສາມາດເຊື່ອມຕໍ່ໃນເວລາດຽວກັນໄດ້ບໍ?
ກະດານສະຫນອງສອງ HDMI input interfaces, ໃຫ້ສອງແຫຼ່ງວິດີໂອດິຈິຕອນທີ່ເຂົ້າກັນໄດ້ທີ່ຈະລວມເຂົ້າໃນລະບົບການສະແດງທີ່ມີການຄັດເລືອກແຫຼ່ງຕາມຄໍາຮ້ອງສະຫມັກທີ່ກໍານົດໄວ້.
5. ຕົວຄວບຄຸມນີ້ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງບໍ?
ຜະລິດຕະພັນໄດ້ຖືກອອກແບບສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາແລະການດໍາເນີນການຢ່າງຕໍ່ເນື່ອງ, ໂດຍເນັ້ນໃສ່ການປະມວນຜົນສັນຍານທີ່ຫມັ້ນຄົງ, ການຄວບຄຸມການແຊກແຊງ, ອົງປະກອບຂອງອຸດສາຫະກໍາ, ແລະພິຈາລະນາການສະຫນອງໃນໄລຍະຍາວ.
6. SKY-TDM ສາມາດສະຫນອງການປະກອບຈໍສະແດງຜົນຄົບຖ້ວນບໍ?
ແມ່ນແລ້ວ. SKY-TDM ສາມາດສະຫນັບສະຫນູນຄວາມຕ້ອງການປະສົມປະສານຂອງຈໍສະແດງຜົນທີ່ກວ້າງຂວາງ, ລວມທັງແຜງ LCD ອຸດສາຫະກໍາ, ຫນ້າຈໍສໍາພັດ capacitive ຫຼືຕ້ານທານ, ກະດານຄວບຄຸມ, ສາຍເຊື່ອມຕໍ່, ການເຊື່ອມ optical, ແກ້ວປົກຫຸ້ມ, ແລະການບໍລິການວິສະວະກໍາ OEM / ODM ທີ່ກ່ຽວຂ້ອງ.
ຮັບການແກ້ໄຂການສະແດງຜົນແບບອຸດສາຫະກຳແບບກຳນົດເອງ
ການເລືອກຕົວຄວບຄຸມ LCD ທີ່ຖືກຕ້ອງແມ່ນເປັນບາດກ້າວທີ່ສໍາຄັນໃນການສ້າງລະບົບການສະແດງອຸດສາຫະກໍາທີ່ຫມັ້ນຄົງ. ດ້ວຍວັດສະດຸປ້ອນ HDMI ສອງ, ຄວາມເຂົ້າກັນໄດ້ຂອງຜົນຜະລິດ LVDS ແລະ TTL, ເຟີມແວທີ່ສາມາດຕັ້ງຄ່າໄດ້, ແລະການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາສໍາລັບການຈັບຄູ່ LCD ແລະການເຊື່ອມໂຍງ, ຕົວຄວບຄຸມນີ້ສາມາດຊ່ວຍໃຫ້ຜູ້ພັດທະນາ OEM ສ້າງລະບົບການສະແດງຜົນຕາມຄວາມຕ້ອງການດ້ານວິຊາການສະເພາະຂອງພວກເຂົາ. ຖ້າທ່ານກໍາລັງປະເມີນ HMI ອຸດສາຫະກໍາໃຫມ່, ອຸປະກອນການແພດ, kiosk, ການສະແດງການຂົນສົ່ງ, ຫຼືໂຄງການອຸປະກອນຝັງ, ຮຽນຮູ້ເພີ່ມເຕີມກ່ຽວກັບ 2-HDMI to LVDS TTL Interface AD Board ແລະຕິດຕໍ່ພວກເຮົາກັບຮູບແບບ LCD ຂອງທ່ານ, ຄວາມລະອຽດ, ປະເພດການໂຕ້ຕອບ, ປະລິມານ, ແລະຄວາມຕ້ອງການໂຄງການ. SKY-TDM ສາມາດຊ່ວຍກວດສອບຄວາມເຂົ້າກັນໄດ້ ແລະພັດທະນາການແກ້ໄຂການສະແດງຜົນທີ່ເໝາະສົມກັບແອັບພລິເຄຊັນຂອງທ່ານ.
